Studiul rezonantei intr-un

circuit rlc serie

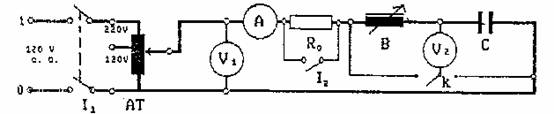

Schema de montaj

Lista de aparate

AT - autotransformator reglabil; A - ampermetru feromagnetic;

V₁, V₂ - volmetre feromagnetice cu scari multiple; R₀ - reostat

B - bobina cu miez de fier, cu inductivitate reglabila; C - condensator;

I₁ - intrerupator bipolar; I₂ - intrerupator unipolar; K - comutator unipolar

Chestiuni de studiat

Alimentand circuitul cu o tensiune U astfel incat curentul maxim sa fie I₀ 1,77 A, se modifica reactanta bobinei de la valoarea maxima la valoarea minima, pentru valorile curentului 0,2; 0,4; 1,6; I₀=I_max;1,6; . 0,2 masurandu-se valorile tensiunilor la bornele bobinei si condensatorului pentru situatiile:

Cu/fara R₀

Regim

Nr. crt.

Valori masurate

Valori calculate

U₁=2.38V

U₂=5.6V

I₀₁=1,9A

I₀₂=2A

R_e1=R_L=1.25Ω

X_Cmed=9.38 Ω

R_e2=R₀+R_L=2.8Ω

I [A]

U_B [V]

U_C [V]

U_RL [V]

U_L [V]

X_L

X_C

X_e

[grd]

[rad]

R₀=0

inductiv

9.45 515j95f

Rez.

capacitiv

R₀≠0

inductiv

Rez.

capacitiv
