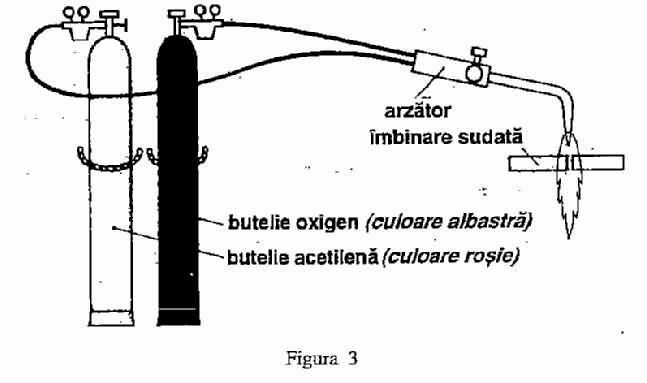

ECHIPAMENT
Circuitul oxigenului
butelie
conducta

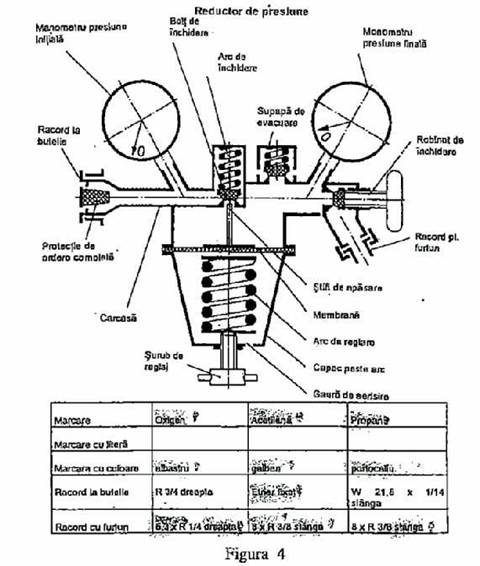

Reductorul de presiune - racordat la butelii pentru reducerea presiunii
Presiunea:
< 0.6 MPa - sudare
0.6-1.5 MPa - sudare + taiere
> 1.5-3 MPa - taiere
Furtun
cauciuc
culoare albastra
P10 - max 1MPa (Ø=10mm)
P20 - max
2MPa (Ø=6.3mm)
Circuitul gazului combustibil
generator (butelie) acetilena
reductor presiune

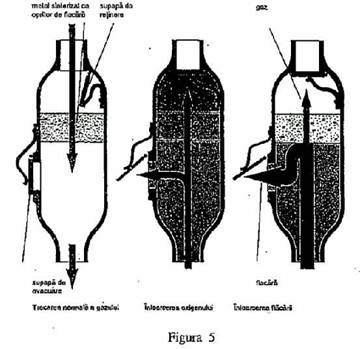

supa de siguranta - opreste intoarcerea flacarii
Comparatii intre gaze
acetilena - gaz incolor, cu miros eteric iritant, toxic
amestecul acetilena - aer - explodeaza daca acetilena este 3-65%
amestecul acetilena - oxigen - explodeaza daca acetilena este 3-93%
metan - gaz incolor, miros iritant, toxic
amestecul aer - metan - este exploziv daca metanul este 6-15%
propan si butan
MANIPULAREA SI STOCAREA GAZELOR
La manipularea buteliilor de oxigen se va avea in vedere:
utilizarea de butelii verificate
manipularea de catre personal instruit
buteliile vor fi protejate impotriva caldurii si radiatiilor solare
buteliile vor fi transportate in pozitie verticala si asigurate
robinetul va fi protejat de grasimi
etanseitatea va fi verificata permanent
inainte de montarea reductorului se face purjarea buteliei
butelia nu se utilizeaza fara reductor de presiune
dezghetarea robinetului se face cu aburi sau apa calda
Acetilena
debitul de golire in regim de scurta durata - 1000 l/h
debitul de golire in regim de scurta durata - 600-700 l/h
incalzirea este periculoasa

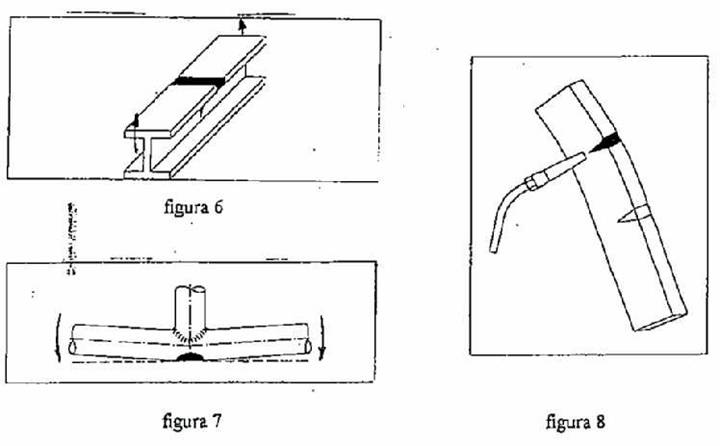

INDREPTAREA CU FLACARA
Indreptarea se face prin incalzire locala cu flacara oxiacetilenica.
Se incalzesc arii circulare cu diametrul de 20…50mm,
la temperaturi cuprinse intre 550-7000C (culoare rosu ciresiu)

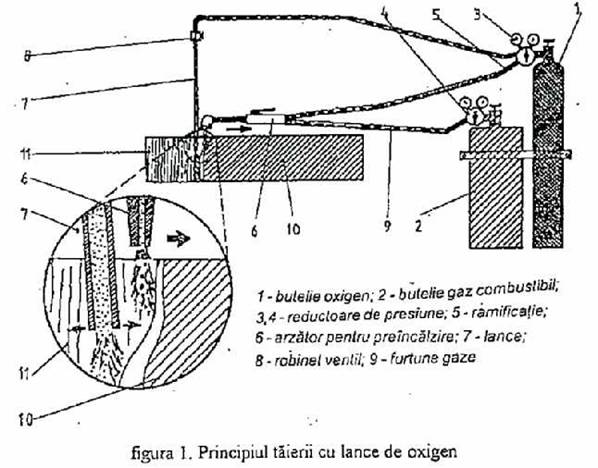

TAIEREA CU LANCE DE OXIGEN
Pentru grosimi mari - 600-2500mm
Preincalzirea se face cu arzator normal, oxigenul se aduce in zona de taiere cu ajutorul lancei.
Desfasurarea
procesului:
doi operatori - unul manevreaza arzatorul de preincalzire, celalalt manevreaza lancea de oxigen
amorsarea si stabilizarea procesului se face pe muchia semifabricatului
SCOBIREA CU FLACARA
Atunci cand jetul de oxigen este inclinat intr-un unghi mic.
INDREPTAREA CU FLACARA
|
