SURSE DE TENSIUNE CONSTANTĂ

cu i=i_d+i_b+i_c

si folosind teorema lui Thévenin: cu k=

Daca se admite (adica se neglijeaza ramura cu rezistente)

si se calculeaza cu care

unde fractia reprezinta tocmai rezistenta de iesire în emitor a tranzistorului.

Calculul rezistentei dinamice a DZ echivalente.

Fara R_B :

Putem considera R_B inclusa în || h_11e iar curentul din dioda divizat între h_11e si R_B . Se poate deci lucra cu si atunci formula anterioara da:

Calculul rezistentei de iesire a sursei de tensiune mare (22V) integrata.

Solutie

Daca exista si rezistenta R_B (cu scop de reducere a curentului I_zeMINal DZ echivalente), care sunteaza intrarea, adica pe h_11e , si produce o divizare a curentului în baza, atunci:

Pentru problema concreta data, se identifica în formula de mai sus:

r_zech= R_e ,r_ztot=r_superdioda+nr_z cu , R_B=R₃

unde reprezinta inversul divizarii de tensiune.

Deci r_{z echiv} devine:

Calculul unei surse de tensiune de precizie ("de referinta") sub 5V.

a) Sa se deduca relatia tensiunii de iesire,

b) Sa se determine raportul rezistentelor în functie de: m, n, K_Uz si K_UBE

(coeficientii de temperatura ai tensiunilor) pentru ca tensiunea de iesire sa prezinte compensare termica.

Obs: schema este cu doua rezistente, deci mai complicata, pentru ca se poate asigura o conditie de compensare termica în care intra raportul rezistentelor, realizabil cu o precizie mare în C.I.A.

Diodele, simpla si Zener, sunt realizate din tranzistoare, ca mai jos:

Solutie

a) (1)

Din I₁ = I₂ + I_s (3)

Dupa înlocuirea curentilor I₁ si I₂ în relatia (3)

avem

Se aduce la numitor comun:

unde:

Se vede ca se pot forma rapoarte de rezistente deci tensiunea este precisa.

b) Pentru compensare termica: deci

_sau

( pentru ca sunt apropiate si au semne contrare ). Imprecizia lui K_Uz ,oricum, nu are efect foarte mare în rezultat pentru m mare.

Prin incercari, pornind de la m si n reduse, cu I₁ adoptat, rezulta I₂ = I₁ - I_s .

Se folosesc relatiile (1), (2) si (4).

Pentru circuitul din figura se dau: R₂=23kW, R₃=1kW, I_C3 I_C1, I_S=0,1mA constant, U_BE 0,6V. Se cer:

a)

+E

Sa se arate ca tensiunea U_e poate fi com-pensata termic si sa se precizeze valoarea ei.

b)      Sa se determine R₁.

c)      Sa se stabileasca valoarea curentilor I_C2 si I_C1 apoi valoarea curentului sursei I.

Solutie

a)       dar , cu

pe bucla ce include J.E. de la T₁ si T₂.

Cum I_C3 I_C1atunci U_BE1= U_BE3 deci tensiunile de la capatul de jos ale rezistentelor R₁ si R₂ sunt egale. Rezulta

Deci

Pentru compensare termica N=23 (constanta realizabila cu precizie în circuitele integrate si atunci este vorba de o sursa "band gap" cu U_e 1,2V.

b) Din

c) Având

iar

a) Sa se demonstreze faptul ca o circuitul din figura poate fi o sursa de tensiune de referinta de tip "band gap" (T₁ si T₂ fiind identice).

b) Sa se determine valoarea rezistentei R₃ în acest caz, având R₁=10kW, R₂=27,2kW

c) Pentru U_BE 0,6V sa se calculeze valorile curentilor de colector ai tranzistoarelor, neglijând pe I_B.

sau deci (2)

Din (1) si (2) rezulta sau deci

Tensiunea de iesire se scrie acum

(3)

Se constata ca U_eare forma:

unde este o constanta realizabila cu precizie datorita rapoartelor de rezistente. Se stie ca este o sursa de tip "band gap" si ca pentru N=23 apare compensarea termica a lui U_e si ca U_e 1,2V

Calculul curentilor:

Pentru compensare termica: N=23 si pentru R₂=27,1kW si R₁=10kW

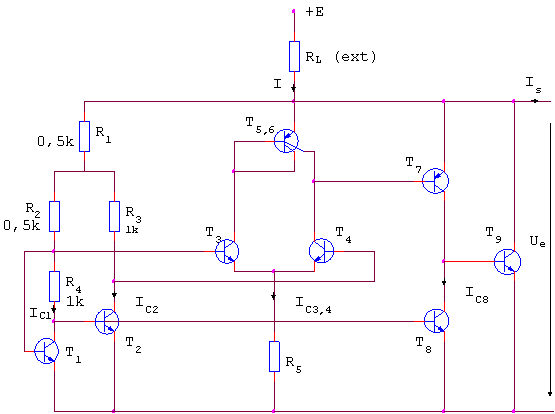

Circuitul din figura reprezinta o sursa de tensiune de referinta în care rolul tranzistoarelor este:

T_1,T₂-sursa de tensiune de referinta de tip band gap(împreuna cu rezistentele R_1,R_2,R_3,R₄),

T_3,T₄-amplificator diferential cu sarcina activa (realizata de tranzistorul multicolector),

T₇-amplificator prefinal, cu sarcina activa data de T₈,

T₉-element de reglare de tip paralel (realizeaza rezistenta dinamica redusa a circuitului).

Este vorba deci de un amplificator cu doua etaje, cu amplificare de tensiune mare.

Se cer: a) calcului curentului I_C1la T=300K, neglijând curentiiI_B; b)Expre-sia si valoarea aproximativa a tensiunii de iesire; c) Calculul rezistentei R₁ pentru a se obtine compensarea termica a iesirii U_e; d) Valoarea rezistentei R₅care asigura la 300K un curent I_C3,4=I_C1; e) Curentul I minim necesar pentru functionarea corecta a sursei de tensiune pentru un curent I_smax dat.

Solutie

a) Calculul curentului I_C1(neglijând I_B)

Considerând ca bazele tranzistoarelor T_3, si T₄ din etajul diferential au acelasi potential pe R_2,3 apare aceeasi cadere de tensiune deci:

I_C1R₂=I_C2R₃ din care: I_C1/ I_C2=R₃/ R₂=2

Pe circuitul ce include jonctiunile emitoare ale tranzistoarelor T₁ si T₂ se scrie:

I_C1R₄=U_BE1-U_BE2=U_Tln I_C1/ I_Co- U_Tln I_C2/ I_Co= U_Tln I_C1/ I_C2= U_Tln2=0,693U_T

de unde: I_C1=0,693U_T/R₄= 0,691·26·10^-3 /1·10³ = 17,9mA

b) Calculul expresiei tensiunii de referinta

U_e=R₁(I_C1+ I_C2)+I_C1R₂+U_BE1= R₁[I_C1+ I_C1(R₂/R₃)]+I_C1R₂+U_BE1=

=(R₁+R₂+R₁R₂/R₃)I_C1+U_BE1=(R₁+R₂+R₁R₂/R₃)U_TlnR₃/R₂+U_BE1=

=U_BE1+NU_T

unde constanta N (precisa) este:

Se vede ca este o sursa de tensine de referinta de tip band gap si deci N=23 (pentru compensare termica) iar U_e 1,2V.

c) Calculul rezistentei R₁ pentru ca N=23:

R₁+R₂+R₁R₂/R₃=NR₄/ln(R₃/R₂) sau R₁(1+R₂/R₃)= NR₄/ln(R₃/R₂)-R₂

Rezulta: R₁=[R₃/(R₂+R₃)] [NR₄/ln(R₃/R₂)-R₂]=22kW

d) Calculul rezistentei R₅care face ca I_C3,4=I_C1

Pe circuitul ce include jonctiunile emitoare ale trnzistoarelor T₁ si T₃ se scrie:

R₅I_C3,4=U_BE1-U_BE3=U_Tln(I_C1/I_C3)

de unde: R₅=[U_Tln(I_C1/I_C3)]/I_C3,4=U_Tln(I_C1/0,5I_C1)/I_C1=(U_Tln2)/I_C1=

=26· 10^-3·0,693/17,9·10^-6=1·10³W = 1kW

e) Curentul minim nacesar prin circuit este:

I_min=I_C1+I_C2+I_C3,4+I_C7+I_C9min+I_smax;

Dar I_C2=I_C1/2; I_C3,4=I_C1, I_C7=I_C8=I_C2=I_C1/2 si admitând un curent minim pentru ca T₉ sa fie deschis, I_C9min=20mA ,

I_min=3I_C1+I_C9min+I_smax=3 17,9+20+I_smax=74mA+I_smax

Desigur, datorita lui T₉ (element de reglare paralel) avem: I_s = 0... I_smax .

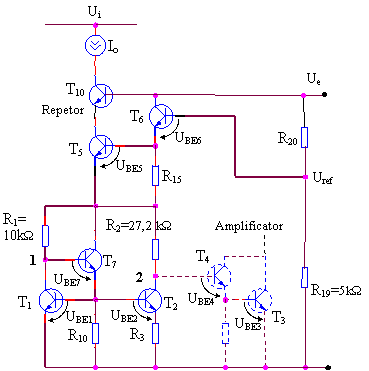

Sa se stabileasca relatia tensiunii U_e

b) Valoarea rezistentei R₃ pentru ca U_e sa fie compensata termic;

c) Valoarea rezistentei R₂₀pentru o tensiune de iesire de 5V apoi 24V;

d) Calculul curentilor I_C1 si I_C2.

Date:U_BE=0,6V ; I_B se neglijeaza ; I_C3I_C1 , I_C4I_C

Solutie

a) Deoarece T₇ si T₄ apoi T₁ si T₃ au acelasi curent de colector, ele vor avea aproximativ aceeasi tensiune U_BE astfel ca :

U_BE7+U_BE1=U_BE4+U_BE3

Prin urmare, punctele 1 si 2 ale sursei de tensiune de referinta au acelasi potential. Se poate scrie egalitatea tensiunilor pe rezistentele R₁ si R₂ :

I_C1R₁I_C2R₂ sau I_C1/I_C2R₂/R₁

Având T₁ identic cu T₂rezulta pe bucla celor doua jonctiuni emitoare, caderea pe R₃ :

U_R3=U_BE1-U_BE2=U_Tln(I_C1/I_C2)=U_Tln(R₂/R₁)

I_C2=(U_R3/R₃)=(U_T/R₃)ln(R₂/R₁) si

I_C1=I_C2(R₂/R₁)=(R₂/R₁)(U_T/R₃)ln(R₂/R₁)

Tensiunea de referinta U_ref de pe divizor se poate scrie (pe traseul cu linie mai groasa):

U_ref=U_BE6+U_BE5+I_C1R₁+U_BE7+U_BE14U_BE+(R₂/R₃)ln(R₂/R₁)U_T=4U_BE+N*U_T

(forma tipica pentru sursa de tip band-gap multiplicata), unde N^* este o constanta precisa. Pentru compensare termica termenul al II-lea trebuie sa aiba un coeficient de temperatura de +4^.2mV/K. Conform celor stiute de la sursa de referinta de tip band-gap clasica, va rezulta N^*=4^.N=4^.23=92.

a) Din conditia

N^*=(R₂/R₃)ln(R₂/R₁)

rezulta: 92=(27,2/R₃)ln(27,2/10)=27.2/R₃

de unde : R3=27,2/920,29kW290W

b) Cu cele de mai sus ,tensiunea de referinta va fi:

U_ref4^.0,6+4^.23^.26^.10^-3=4^.0,6+4^.0,6=4,8V

Divizorul R₂₀-R₁₉ asigura cresterea acestei tensiuni la 5...24V (numar ce se rescrie în pozitia XX din indicativul integratorului). Astfel:

U_e=U_ref(1+R₂₀/R₁₉) cu R₁₉=5kW

Pentru U_e=5V rezulta de aici R_20min0,2 kW

U_e=24V rezulta la fel R_20max20 kW

Obs.: La realizarea concreta a integratului, rezistenta R₂₀ se face sub forma unui lant de rezistente mai mici din care, la un tip concret de integrat (de tensiune 5...24V), se scurtcircuiteaza o parte din rezistente pe cip modificându-se doar o masca de metalizare.

e) Calculul curentilor de colector prin T₁ si T₂

U_R1=U_ref-4U_BE=4,8-4^.0,6=2,4V

I_C1=U_R1/R₁=2,4kΩ/10kΩ=0,24mA

I_C2=I_C1/27,2^.10^-1=0,24/2,720,088mA

Circuitul din figura este o referinta de tensiune (compensata termic). Se cer:

a) Sa se explice rolul unor parti, al tranzistoarelor si al rezistentelor R₄ si R₅ din schema.

b) Sa se calculeze rezistenta R₃ si tensiunea de pe priza divizorului R₄ - R₅, notata U_B6 (=U_ref).

Sa se calculeze tensiunea U_e daca R₄ = R₅.

Se presupune ca: I_B al tranzistoarelor este neglijabil iar U_BE=0,6V. Se dau R₁=1kΩ, R₂=2,72kΩ. Principiul acestui circuit este asemanator cu cel din problema precedenta.

a) Tranzistoarele T₁,...T₆, împreuna cu rezistentele R₁, R₂, R₃ formeaza un circuit care furnizeaza tensiunea de referinta U_B6, compensata termic. T₄, T₅, T₆ asigura cresterea acestei tensiuni prin caderea pe acestea dar si prin impunerea unei tensiuni mai mari pe circuitul de sub tranzistorul T₄ care trebuie sa compenseze o variatie totala de tensiune mai mare cauzata de temperatura.

T₃ este tranzistor tampon al sursei de curent realizata de T₁ si T₂ dar el asigura, în plus, un potential în colectorul lui T₁ apropiat de cel din colectorul lui T₂(2U_BE) dat fiind ca în acesta din urma este conectat un tranzistor compus Darlington (T₇ - T₈).

Circuitul de referinta de mai sus este alimentat prin T₆ de la o tensiune stabilizata - U_e. T₇ si T₈ realizeaza un amplificator cu sarcina activa (sursa de curent) iar T₉ si T₁₀ un repetor cu rol de etaj de iesire, ambele montaje având rezistenta de intrare mare. Amplificatorul stabileste tensiunea de iesire U_e

Divizorul R₄ -R₅ permite obtinerea unei tensiuni de referinta U_e > U_B6 si de valoarea dorita.

c) Având potentiale apropiate în punctele 1 si 2 (2U_BE) rezulta:

Caderea pe R₃ este:

Curentul I_C2 si I_C1 sunt:

Cu aceasta din urma rezulta:

Pentru compensare termica termenul al doilea trebuie sa aiba un coeficient de temperatura pozitiv de cca 5 x 2mV/K. Deci:

N*=5N=5·23=

Din care se obtine R₃=23,5Ω.

Tensiunea de referinta va fi U_B6=5U_BE+N*U_T=5·0,6+5·23·26·10^-3=3+3=6V

d) Cu aceasta, tensiunea de iesire va avea valoarea (pentru R₄=R₅):

U_ref=U_BE17+U_R14 cu U_R14=R₁₄(I₀+I_ref) 2R₁₄I_ref

Pe circuitul jonctiunilor emitoare ale trazistoarelor T₁₇si T₁₉se scrie:

I_refR₁₅=U_BE17-U_BE19=U_Tln(I_oI_Co19/I_refI_Co17)U_Tln(I_Co19/I_Co17)=

=U_Tln(A_JE19/A_JE17) =U_Tlnn

unde cu n s-a notat raportul ariilor.

Deci I_ref=(U_T/R₁₅)lnn

si U_R14=2(R₁₄/R₁₅)U_Tlnn=NU_T

cu introducerea constantei precise

N=2(R₁₄/R₁₅)lnn

Rezulta pentru tensiunea de referinta forma

U_ref=U_BE17+NU_T

Se stie ca o astfel de forma corespunde unei surse de tip"band gap". Având U_ref=1,25V avem N=23.

Prin urmare

2(R₁₄/R₁₅)lnn=23 sau lnn=(23/2)^.(R₁₅/R₁₄)=(23/2)^.(2,4/12)=2,3

si rezulta n=10.

Deci raportul ariilor jonctiuni emitoare este: A_JE19/A_JE17=10 astfel ca se vor nota în cerculetele de lânga emitoarele celor doua tranzistoare cifrele 1 la T₁₇ si 10 la T₁₉.

Observatie: Acest circuit este în acelasi timp si un amplificator de eroare; variatia tensiunii de la iesirea amplificatorului, care intervine si între OUT si ADJ se amplifica de catre T₁₇.

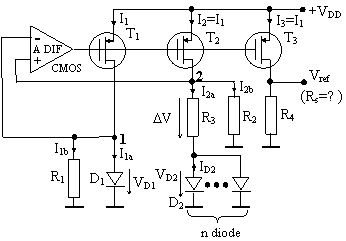

2.11 Sa se arate ca circuitul din figura poate fi o sursa de tensiune de tip band-gap si sa se scrie conditia de compensare termica a tensiunii de iesire.

Solutie

Punctele 1 si 2 au potentiale foarte apropiate datorita amplificarii mari a amplificatorului diferential cu sarcini active. Deci:

De asemenea V_D1=ΔV_D+V_D2 sau

Caderea de tensiune pe R₂ este

iar tensiunea de iesire:

Se constata ca V_T este multiplicat cu o constanta precisa (depinde de rapoarte de rezistente) si expresia lui V_ref este aceea a unei surse de tensiune de referinta de tip band-gap. Rezulta V_ref ≈1,25V.

Conditia pentru compensare termica a tensiunii V_ref este cunoscuta: N=23.

Observatie: Diodele se pot realiza usor în tehnologia CMOS (o difuzie p într-o insula n daca substratul este p). De obicei numarul diodelor este mare si rezistentele sunt mari pentru a se lucra cu curenti mici. La tehnologiile actuale rezistentele se realizeaza subtiri; ocupa doar 25% din aria pe siliciu a circuitului.

2.12 Sa se arate ca schema alaturata poate fi o sursa de tensiune de tip band-gap de tensiune redusa (sub 1,25V); sa se scrie conditia de compensare termica. Se folosesc tranzistoare identice, R₁=R₂ , potentiale egale în punctele 1 si 2, cele n diode identice.

Solutie

Rezulta caderi de tensiune egale pe R1 si R2 si cum aceste rezistente sunt egale avem I_1b=I_2b . Cu aceasta si având I₂=I₁ din schema, rezulta

Se poate scrie de asemenea:

Cu si rezulta

deci tensiunea de iesire, egala cu caderea pe R₄ va fi

Se obtine o formula asemanatoare cu aceea a unei surse band-gap clasice, cu observatia ca fractia se poate lua si subunitara, astfel încât sa se obtina o tensiune de referinta < 1,25V.

Scriind:

Deoarece paranteza reprezinta o tensiune band-gap obisnuita, corespunzatoare lui N=23 când este compensata termic.

Observatie: Tensiunea de alimentare a schemei trebuie sa depaseasca doar cu câteva zecimi de volt valoarea V_D=0,6V, daca V_ref≤ 0,6V. V_ref se modifica foarte putin cu V_DD si cu doar cca 3mV pentru o variatie a temperaturii de 100°C !!

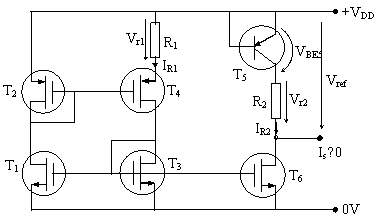

Pentru sursa de tensiune de tip band-gap în care tarnzistoarele MOS lucreaza sub prag (sau în "inversiune slaba") se dau: rapoartele dimensionale ale tranzistoarelor: si =1

apoi V_t=0,7V, L=20µm la toate tranzistoarele, R₁=R₂, γ=0,32, t_a=25°C, V_T=26mV iar pentru I_d1...4=0,1µA rezulta V_GS=0,6V (sub tensiunea de prag).

Se cer: a) Valoarea rezistentelor, b) Valoarea raportului dimensional S₁ (=S₄) si W₁=W₄. c) Valoarea aproximativa si exacta a tensiunii V_ref, d) Valoarea curentului prin tranzistoarele T₅ , T₆, daca sarcina consuma curent neglijabil, apoi latimea W₆ a tranzistorului T₆.

Solutie

a) Se adopta V_R1 foarte mica pentru ca R₁ si R₂ sa nu fie de valori exagerate. Astfel, se admite V_R1=26mV (egala cu V_T). Curentul de functionare sub prag al tranzistoarelor T₁...T₄ se admite de 0,1µA. Se obtine cu acestea:

b) Din relatia cunoscuta a acestei surse de tensiune

sau, pentru S₁=S₄ si S₂=S₃=1 : de unde S₁=1,65 si

W₁=W₄=S₁L=1,65·20=33µm

c) Pentru acest tip de sursa se stie ca

unde s-a folosit relatia de legatura de la oglinda T₃-T₆ : .

Este expresia tipica pentru o sursa band-gap deci valoarea aproximativa a tensiunii de referinta este V_ref=1,2V. Valoarea mai exacta este data de relatia cunoscuta de la curs:
