Semnale de mentenanta ODUk

tehnica mecanica


Semnale de mentenanta ODUk



Se definesc trei semnale de mentenanta DUk : ODUk-AIS, ODUk-OCI si ODUk-LCK.

Semnalul de indicatie de alarma ODUk (ODUk-AIS)

ODUk-AIS are numai valori de "1" pe durata semnalului ODUk, exceptand cadrul suplimentar de aliniere (FA OH), campul OTUk (OTUk OH) si ODUk FTFL (vezi Figura 16-2).












ITU-T Rec. G.709/Y.1331 (03/2003)





Column

7 8 14 17

FA OH OTUk OH



All-1s pattern





G.709/Y.1331_F16-2


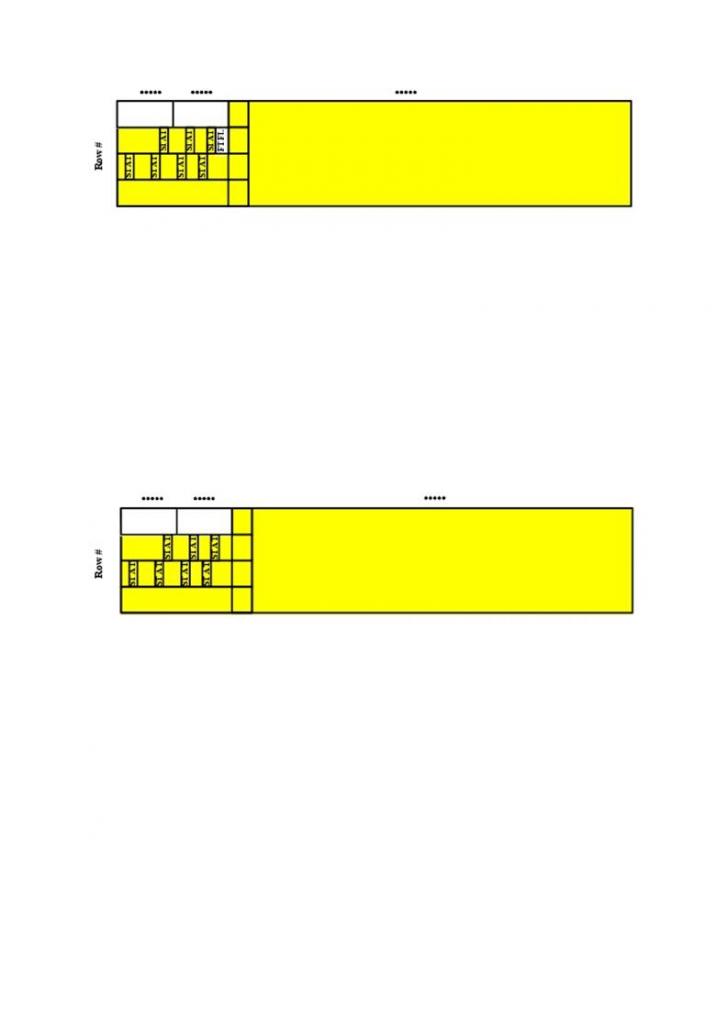

Figura 16-2/G.709/Y.1331 ODUk-AIS


De asemenea, semnalul ODUk-AIS poate fi extins cu unul sau mai multe nivele de conexiune tandem ODUk, biti GCC1, GCC2, EXP si/sau APS/PCC inainte de a ajunge la interfata OTM. Extinderea este dependenta de functionalitatea dintre punctul de insertie al ODUk-AIS si interfata OTM.

Prezenta ODUk-AIS este detectata prin monitorizarea bitilor ODUk STAT din campurile suplimentatre PM si TCMi

Indicatia conexiune deschisa ODUk (ODUk-OCI)

ODUk-OCI este definit ca fiind o succesiune repetitiva de "0110 0110" in intregul semnal ODUk , exceptand bitii de aliniere a cadrelor 16516n1311q (FA OH) si bitii OTUk (OTUk OH) (vezi Figura 16-3).


Column #

7 8 14 17

FA OH OTUk OH



Secventa repetitiva "0110 0110"





G.709/Y.1331_F16-3


Figura 16-3/G.709/Y.1331 ODUk-OCI


NOTA - Secventa repetitiva "0110 0110" reprezinta secventa implicita; sunt permise si alte secvente atata timp cat bitii STAT din campurile suplimentare PM si TCMi sunt setati pe "110".

De asemenea, semnalul ODUk-OCI poate fi extins cu unul sau mai multe nivele de conexiune tandem ODUk, biti GCC1, GCC2, EXP si/sau APS/PCC inainte de a ajunge la interfata OTM. Extinderea depinde de functionalitatea dintre punctul de insertie ODUk-OCI si interfata OTM .

Prezenta lui ODUk-OCI este detectata prin monitorizarea bitilor ODUk STAT din campurile PM si TCMi.










ITU-T Rec. G.709/Y.1331 (03/2003)




ODUk blocat (ODUk-LCK)

ODUk-LCK este definit ca fiind o secventa repetitiva de101 0101" in intregul semnal ODUk, exceptand bitii de aliniere a cadrelor (FA OH) si bitii OTUk (OTUk OH) (vezi Figura 16-4).


7 8 14 17 Coloana #

FA OH OTUk OH



Secventa repetitiva "0101 0101"




G.709/Y.1331_F16-4


Figura 16-4/G.709/Y.1331 ODUk-LCK


NOTA - Secventa repetitiva "0101 0101" reprezinta secventa implicita; sunt permise si alte secvente atata timp cat bitii STAT din campurile suplimentare PM si TCMi sunt setati pe "101".

De asemenea, semnalul ODUk-LCK poate fi extins cu unul sau mai multe nivele de conexiune tandem ODUk, biti GCC1, GCC2, EXP si/sau APS/PCC inainte de a ajunge la interfata OTM. Extinderea depinde de functionalitatea dintre punctul de insertie ODUk-LCK si interfata OTM .

Prezenta lui ODUk-LCK este detectata prin monitorizarea bitilor ODUk STAT din campurile PM si TCMi.



Semnalul de mentenanta client

AIS generic pentru semnale cu rata de bit constanta

Semnalul generic-AIS este un semnal cu o secventa polinomiala de grad 11 (PN-11) pe 2047 biti.

Secventa PN-11 este definita de polinomul generator 1 + x x dupa specificatiile de la 5.2/O.150. (vezi Figura 16-5.)




D Q D Q D Q D Q D Q D Q D Q D Q D Q D Q D Q Generic-AIS


Clock

G.709/Y.1331_F16-5


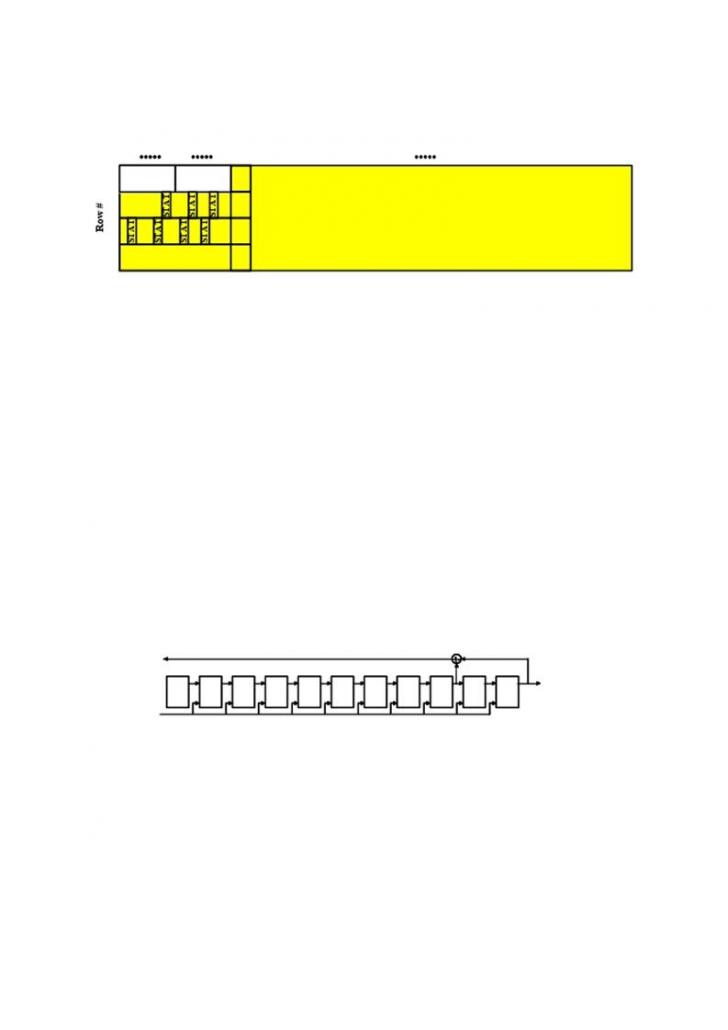

Figura 16-5/G.709/Y.1331 Circuitul de generare al AIS generic














ITU-T Rec. G.709/Y.1331 (03/2003)




Semnalele de mapare a clientului

Maparea semnalelor CBR2G5, CBR10G si CBR40G (e.g. STM-16/64/256) catre

OPUk

Maparea unui semnal CBR2G5, CBR10G sau CBR40G (cu toleranta la rate de bit de pana la 20 ppm) intr-un semnal OPUk (k = 1,2,3) poate fi facuta in 2 moduri diferite(asincron si sincronizat pe bit) pornind de la o structura cadru de OPUk generic (vezi Figura 17-1).

NOTA 1 - Exemple de asemenea semnale sunt STM-16, STM-64 si STM-256.

NOTA 2 - Rata de bit maxima tolerata intre OPUk si semnalul de ceas client, ce poate functiona pe aceasta schema de mapare, este de 65 ppm. Cu o toleranta a rateo de bit 20 ppm pentru ceasul OPUk, toleranta ratei de bit a semnalului clientului poate fi 45 ppm.


Coloana

Rand 16 17 18

RES    JC


RES    JC


RES    JC


PSI NJO PJO


OPUk OH                                                        OPUk payload (4 3808 bytes)       G.709/Y.1331_F17-1

0 PT


PSI                                                                       2 3 4 5 6 7 8

RES

JC Rezervat JC



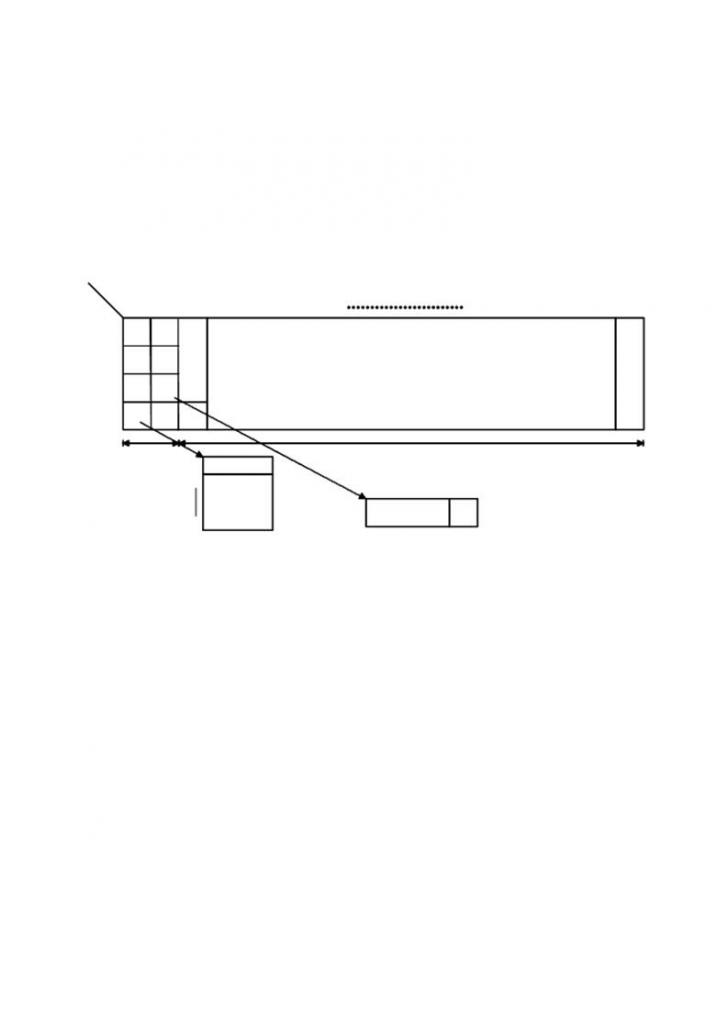

Figura 17-1/G.709/Y.1331 Structura pe cadre a OPUk pentru maparea unui semnal CBR2G5, CBR10G sau CBR40G


Campul suplimentar OPUk pentru aceste setari de mapare consta intr-un identificator al structurii informatiei necesare (PSI) incluzand tipul informatiei necesare (PT) si 255 octeti rezervati pentru standardizari internationale viitoare (RES), 3 octeti de control de justificare (JC) , un octet de oportunitate de justificare negativa (NJO), si 3 octeti rezervati pentru standardizari internationale ulterioare(RES). Octetii JC constau in 2 biti pentru control si 6 biti pentru standardizari internationale viitoare.

Informatia necesara OPUk pentru aceste setari consta din 4 × 3808 octeti, inclusiv un octet pentru oportunitatea de justificare pozitiva (PJO).

Semnalul de control al justificarii (JC), care este pozitionat pe randurile 1, 2 si 3 ale coloanei 16, bitii 7 si 8, este folositi pentru a controla cei 2 octeti de oportunitati de justificare NJO si PJO care urmeaza in randul 4.

Procesele de mapare asincrone si sincronizate pe bit genereaza JC, NJO si PJO conform tabelelor 17-1 si respectiv 17-2. Procesul de demapare intrepreteaza JC, NJO si PJO conform tabelului 17-3. Majoritatea de voturi (doua din trei) va fi folosita pentru a face justificarea deciziei in procesul de demapare pentru protective impotriva unei erori al unuia din cele trei semnale JC.








ITU-T Rec. G.709/Y.1331 (03/2003)




Tabel 17-1/G.709/Y.1331 Generarea JC, NJO si PJO
printr-un proces de mapare asincron

JC

NJO                   PJO

biti 7 8

octet de justificare octet de date

octet de date      octet de date

negenerat

octet de justificare octet de justificare


Tabel 17-2/G.709/Y.1331 Generarea JC, NJO si PJO

Printr-un process de mapare sincronizat pe bit

JC

NJO PJO

biti 7 8

octet de justificare octet de date


negenerat



Tabel 17-3/G.709/Y.1331 Interpretarea JC, NJO si PJO

JC

NJO PJO

bits 7 8

octet de justificare octet de date

octet de date      octet de date

1 0 (Nota) octet de justificare octet de date

octet de justificare octet de justificare

NOTA - Un circuit de mapare nu genereaza acest cod. Datorita erorilor de bit un circuit de demapare ar putea reception acest cod.

Valoarea pastrata in NJO si PJO cand sunt folositi ca octeti de justificare este "0". Receptorul trebuie sa ignore valorile din acesti octeti oridecateori sunt folositi drept octeti de justificare.

In timpul unei conditii de eroare a semnalelor de client primite CBR2G5, CBR10G sau CBR40G (ex., in cazul pierderii semnalului de intrare), aceasta eroare in semnal este inlocuita de semnalul generic-AIS dupa specificatiile de la 16.6.1, si este apoi mapat in OPUk.

Pe durata erorii semnalului ODUk/OPUk (ex., in cazul unei conditii ODUk-AIS, ODUk-LCK, ODUk-OC) secventa generic-AIS specificata la 16.6.1 este generata ca semnal inlocuitor pentru semnalul pierdut CBR2G5, CBR10G sau CBR40G.

Maparea asincrona

Semnalul OPUk pentru maparea asincrona este creat dintr-un ceas generat local (in cadrul limitelor specificate in Tabel 17-3), care este independent de semnalele client CBR2G5, CBR10G sau CBR40G (i.e., 4(k-1) × 2 488 320 kbit/s (k = 1,2,3)).




ITU-T Rec. G.709/Y.1331 (03/2003)




Semnalul CBR2G5, CBR10G, CBR40G (i.e., 4(k-1) × 2 488 320 kbit/s (k = 1,2,3)) este mapat in OPUk folosind o schema de justificare pozitiva/negativa/zero (pnz).

Maparea sincronizata pe bit

Generatorul de tact OPUk pentru maparea sincronizata pe bit este corelat cu semnalul client CBR2G5, CBR10G sau CBR40G (i.e., 4(k-1) × 2 488 320 kbit/s (k = 1,2,3)). In caz de erori ale conditiilor pentru semnalul CBR2G5, CBR10G sau CBR40G (ex., in cazul pierderii semnalului de intrare), rata de bit a semnalului de informatie necesara OPUk va trebui sa fie in limitele specificate in Tabelul 17-3 si nu va fi introdusa nicio discontinuitate de frecventa sau de faza. Resincronizarea semnalului CBR2G5, CBR10G sau CBR40G se va face fara a introduce nicio discontinuitate de frecventa sau cadru de faza

Semnalul CBR2G5, CBR10G sau CBR40G (i.e., 4(k-1) × 2 488 320 kbit/s (k = 1,2,3)) este mapat in OPUk fara a folosi capacitatile de justificare din cadrul OPUk: NJO contine un octet de justificare, PJO contine un octet de date, si semnalul JC este setat la 00.

17.1.1 Maparea unui semnal CBR2G5 (ex., STM-16) in OPU1

Grupuri de 8 biti succesivi (fara a fi neaparat un octet) ale semnalului CBR2G5 sunt mapati intr-un octet de date Data (D) al OPU1 (vezi Figura 17-2). O data pe cadru OPU1, este posibil sa se efectueze justificare fie pozitiva, fie negativa.


Coloana #



1 D D                       3805D                                                       D


2 D D                       3805D                                                       D


3 D D                       3805D                                                       D


4 D 3805D                                                       D


G.709/Y.1331_F17-2

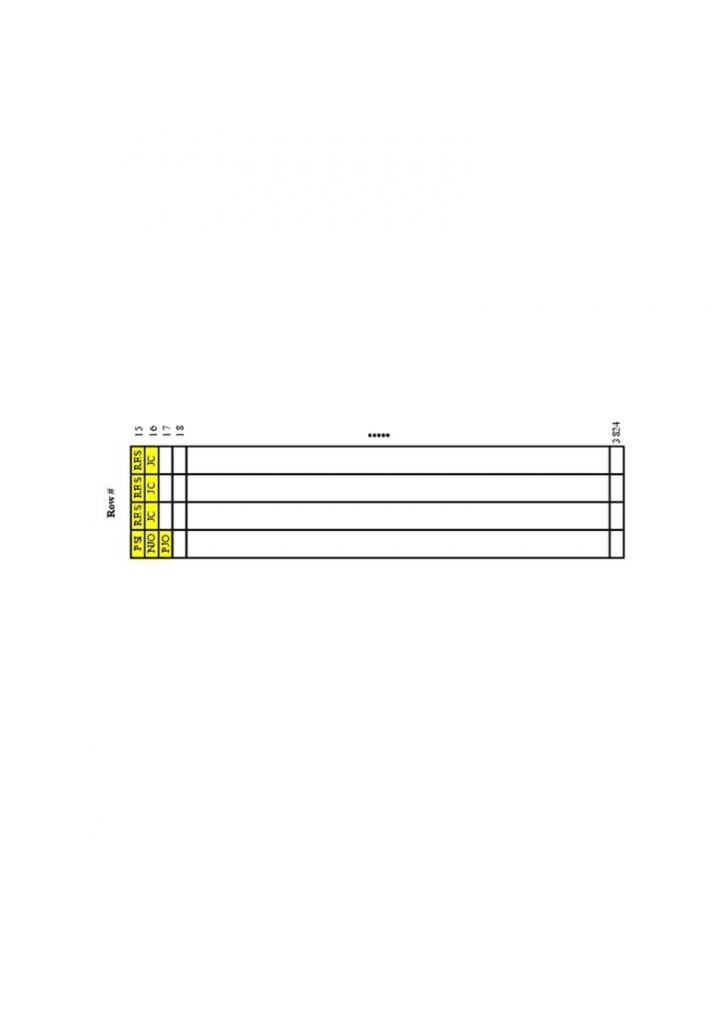

Figura 17-2/G.709/Y.1331 Maparea unui semnal CBR2G5 in OPU1


17.1.2 Maparea unui semnal CBR10G (ex., STM-64) in OPU2

Grupuri de 8 biti succesivi (fara a fi neaparat un octet) ale semnalului CBR10G sunt mapati intr-un octet de date Data(D) al OPU2 (vezi Figura 17-3). 64 de octeti cu informatie fixa (FS) sunt adaugati de la coloana 1905 la coloana 1920. O data pe cadru OPU2, este posibil sa se efectueze justificare fie pozitiva, fie negativa.
















ITU-T Rec. G.709/Y.1331 (03/2003)





Coloana




16D                                  16FS    119 16D


16D                                  16FS    119 16D


16D                                  16FS    119 16D


15D + 117 16D                16FS    16D


G.709/Y.1331_F17-3

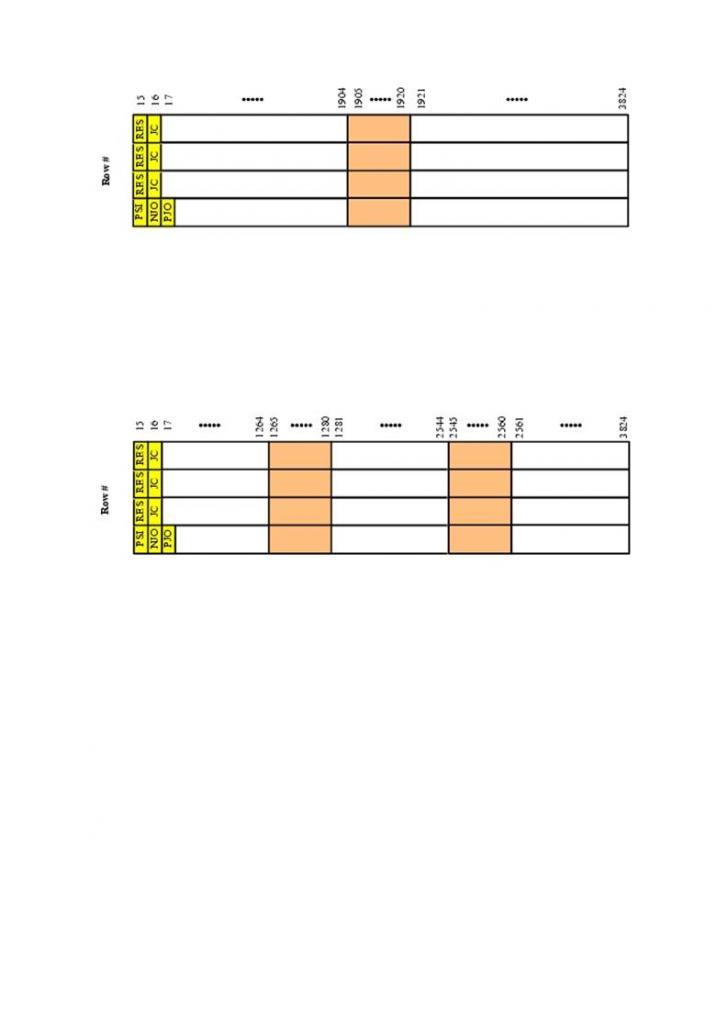

Figura 17-3/G.709/Y.1331 Maparea unui semnal CBR10G in OPU2


17.1.3 Maparea unui semnal CBR40G (ex. STM-256) in OPU3

Grupuri de 8 biti succesivi (fara a fi neaparat un octet) ale semnalului CBR40G sunt mapati intr-un octet de date Data (D) al OPU3 (vezi Figura 17-4). 128 de octeti cu informative fixa (FS) sunt adaugati intre coloanlele 1265 si 1280, respective coloanele 2545 si 2560. O data pe cadru OPU3, este posibil sa se efectueze justificare fie pozitiva, fie negativa.


Column #



16D                       16FS                     79 16D                      16FS                       79 16D


16D       16FS                     16D      16FS                       16D


16D                       16FS                     79 16D                      16FS                       79 16D


15D + 77 16D 16FS                     16D      16FS                       16D


G.709/Y.1331_F17-4


Figura 17-4/G.709/Y.1331 Maparea unui semnal CBR40G in OPU3


Maparea unui flux de celula ATM in OPUk

Un flux de celula ATM cu rata de bit constanta si o capacitate identica cu aria de informatie necesara este creat prin mulltiplexarea unor celulelor ATM ale unui set de semnale ATM VP. Adaptarea de rata este realizata in cadrul crearii procesului de flux de celula, fie prin insertia de celule in repaus sau prin eliminare de celule. Referinte ITU-T Rec. I.432.1. Fluxul de celula ATM este mapat in aria de informatie necesara OPUk impreuna cu structura celulara pe octeti aliniata structurii pe octeti a informatiei necesara ODUk (vezi Figura 17-5). Limitele celulei ATM sunt aliniate astfel cu limitele octetilor de informatie necesara OPUk. Deoarece capacitatea de informatie necesara OPUk (15232 octeti) nu este un numar intreg multiplu de lungimea celulei (53) octeti), o celula poate trece limitele unui cardu OPUk.













ITU-T Rec. G.709/Y.1331 (03/2003)















OPUk

overhead


PSI






















G.709/Y.1331_F17-5

OPUk payload

PT

ATM cell

RES


53 bytes


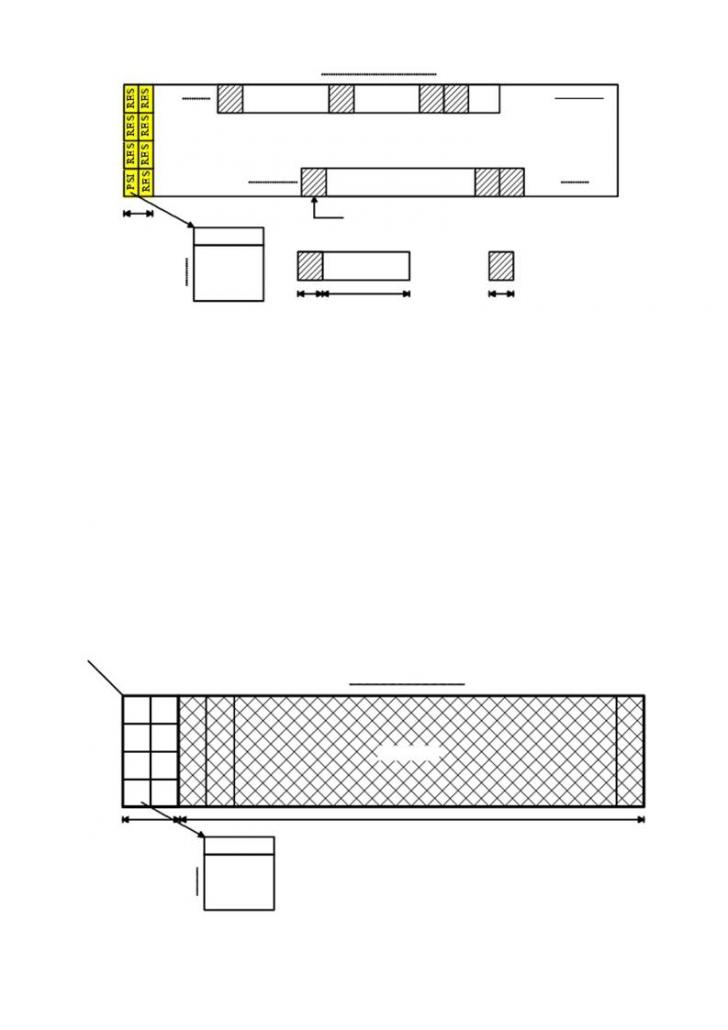

Figura 17-5/G.709/Y.1331 Structura unui cadru OPUk si maparea celulelor ATM cells in OPUk


Campul de informatie al celulei ATM (48 octetti) va fi aleatorizat inainte de maparea OPUk. In operatia inversa, dupa terminarea semnalului OPUk , campul de informatie al celulei ATM va fi readus inainte de fi transmis layerului ATM Un scrambler cu auto-sincronizare cu polinomul generatorl x + 1 va fi folosit (conform specificatiilor ITU-T Rec. I.432.1). Scramblerul opereaza pe durata campului de informatie al celulei. Pe durata antetului de 5 octeti operatia scramblerului este suspendata si este retinuta starea scramblerului.Prima celula transmisa la initializare va fi cu erori deoarece descramblerul de la receptie nu va fi sincronizat cu scramblerul emitator.Campul de informatie de celula este necesar pentru a putea asigura protectia la false dezalinieri si la replicari OTUk ale campului de informatie de celula si la semnalul de aliniere a cadrelor ODUk.

La extragerea fluxului de celula ATM din aria de informatie necesara dupa terminarea ODUk, celulele ATM trebuie sa fie recuperate. Antetul celulei ATM contine un camp de control al erorii de antet (HEC), ce va fi folosit intr-un mod similar cu un cuvant de aliniere a cadrului pentru a obtine dezalinierea. Aceasta metoda HEC foloseste corelatia dintre bitii antetului protejati de HEC (32biti) si bitul de control al HEC (8 biti) introdus in antet dupa o computatie cu un cod cyclic scurt si cu generarea polinomului g(x) = x x x

Restul acestui polinom este adaugat secventei fixe "01010101" pentru a imbunatati performantele de dezaliniere ale celulei. Aceasta metoda este similara cu revenirea convetionala a alinierii de cadru, unde semnalul de aliniere nu este fixat dar variaza de la celula la celula.

Mai multe informatii despre dezaliniarea de celule HEC pot fi gasite in ITU-T Rec. I.432.1.

Campul suplimentar al OPUk pentru maparea ATM consta intr-un identificator de informatie necesara (PSI), incluzand tipul informatiei necesare (PT) si 255 octeti rezervati pentru standardizari internationale viitoare (RES).

Informatia necesara OPUk pentru maparea ATM consta in 4 3808 octeti.

Maparea cadrelor GFP in OPUk

Maparea cadrelor procedurilor generice de cadre (GFP) este realizata prin alinierea structurilor de octeti ale fiecarui cadru GFP cu structura de octeti a informatiei necesare OPUk (vezi Figura 17-6). Deoarece cadrele GFP au lungimi variabile (maparea nu impune nicio restrictie legata de lungimea maxima a cadrului), un cadru putand depasi limitele de cadru ale OPUk.





ITU-T Rec. G.709/Y.1331 (03/2003)
















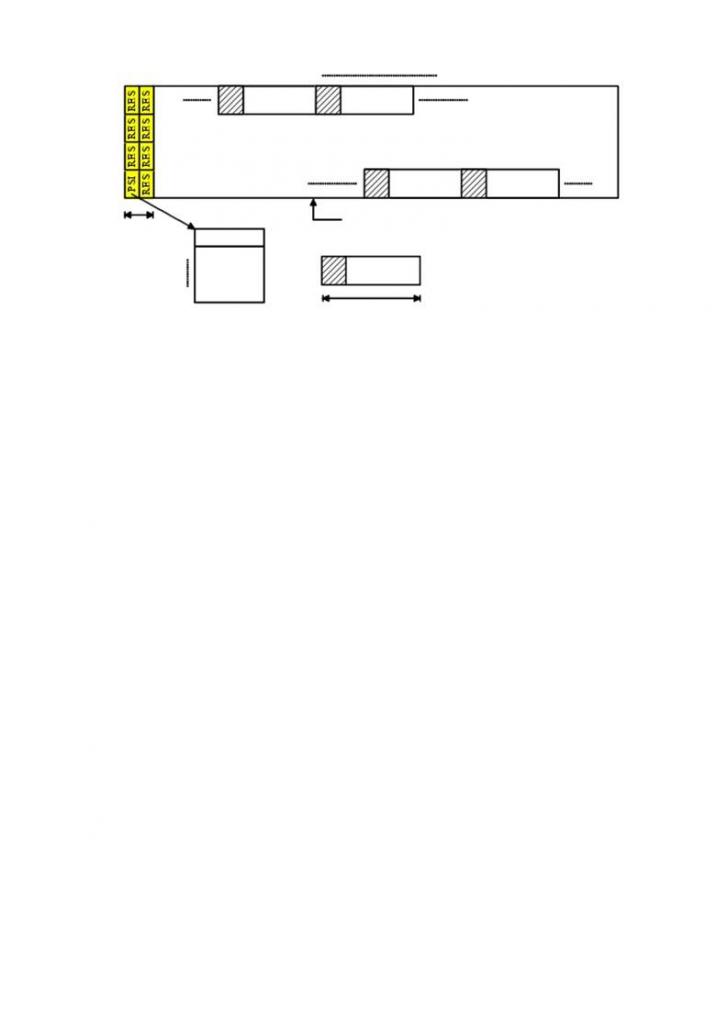

Figura 17-6/G.709/Y.1331 Structura de cadre OPUk si maparea cadrelor GFP in OPUk


Cadrele GFP ajung ca un flux continuu de biti cu o capacitate identica cu cea a ariei de informatie necesara a OPUk datorita inserarii de cadre in repaus in faza de incapsulare a GFP. Fluxul de cadre GFP este aleatorizat in timpul incapsularii

NOTA - Nu este necesara nicio rata de adaptare sau aleatorizare in faza de mapare; acestea sunt realizate de GFP in procesul de incapsulare

Campul suplimentar OPUk pentru maparea GFP consta intr-un identificator de informatie necesara (PSI), incluzand tipul informatiei necesare (PT) si 255 octeti rezervati pentru standardizari internationale viitoare (RES), si sapte octeti rezervati pentru standardizari internationale viitoare (RES

Informatia necesara OPUk pentru maparea GFP consta in 4 3808 octeti















OPUk

overhead


PSI



















PT


RES

















OPUk payload


GFP frame




bytes




















G.709/Y.1331_F17-6


GFP idle frame




bytes
