Separatoare
Fig. 1.10. Diferite variante
Constructive de comutatoare
Cu came
Separatoarele sunt aparate de conectare destinate conectarii si deconectarii circuitelor sub tensiune ,dar fara sarcina,separarea fiind vizibila si cu suficienta izolatie,pentru ca,pe circuitul deconectat,persoalul de intretinere sa poata executa lucrari in deplina siguranta.
Separatoarele realizeaza intreruperea prin deschiderea unui cutit mobil de contatc.Acesta separa astfel doua contacte fixe,la care sunt racordate prin borne ,caile de curent ale circuitelor comandate.
Separatorul este alcatuit din urmatoarele elemente componente :
- caile conductoare de curent
- elementele izolante
- dispozitivul de actionare (fig 1.11.)

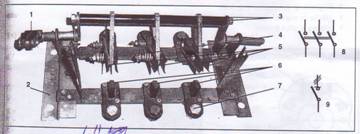

Fig. 1.11. Separator trifazat de joasa tensiune
1-dispozitiv de actionare -soclu de fixare a elementelor,3-izolator
4-arcuri pentru asigurarea presiunii de contact -contacte mobile
6- contacte fixe -borne pentru contactele fixe ;8-semnul conventional
reprezentare multifilara a separatorului 9-semnul conventional -reprezentare
monofilara a separatorului
Caile conductoare de curent sunt formate din :
cutitul de contact (contactul mobil),alcatuit din una sau mai multe bare de cupru de sectiune dreptunghiulara ,asamblate rigid intre ele cu suruburi de otel zincat
doua contacte fixe din cupru sau alama
bornele de fixare a conductelor de legatura
Pe cutitu sau pe contactele fixe sunt prevazute,de obiciei arcuri care sa asigure presiunea de contact necesara.
Elementele izolante sunt :
izolatoarele de sustinere a contactelor fise
bilele de actionare a cutitelor de contact,executate din bare de pertinax ori textolit sau,mai recent,din bare executate din tesatura de sticla si rasini turnate .
Soclul separatorului este executat dintr-un cadru rigid,din profiluri de otel sudate.Pe soclu se fixeaza :izolatoarele de sustinere a contacteloraxul comun care transmite miscarea,cutitul de punere la pamant,un surub de legare la pamant a cadrului si contactele penru semnalizarea la distanta a pozitiei separatorului.Actionarea separatoarelor se face de obicei manual,cu ajutorul unei prajini izolante.Numai la separatoarele de inalta tensiune actionarea se face cu dispozitive speciale.

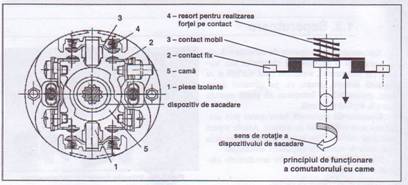

Fig. 1.8. Reprezentarea schematica a principiului de functionare a unui comutator
Cu came
Comutatorul cu came se compune in esenta din trei parti distincte :
Ø dispozitivul de scadare ( Fig. 1.8.)
Ø placile de etaj cu contacte fixe si mobile ( fig.1.9.)
Ø manere si placi frontale

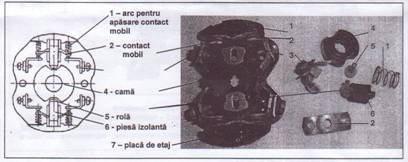

Fig. 1.9. Element (etaj) al unui comutator cu came
|
