Sistem de actionare HERZ pentru vanele cu 3 cai

tehnica mecanica


Sistem de actionare HERZ pentru vanele cu 3 cai

Fisa standard pentru






Editia 0902

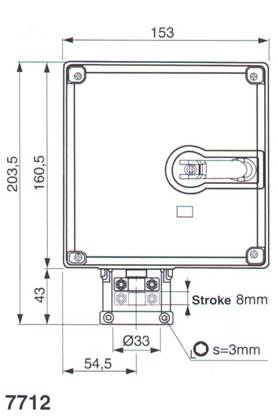

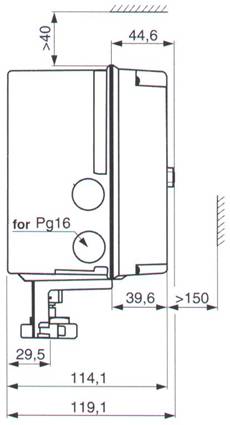

Dimensiuni in mm














Carcasa din plastic neagra, motor pas cu pas, comanda electronica, LED martor pentru angrenaj, capac fata transparent, cu maneta manuala de reglare. Angrenajul si mānerul de montaj sunt fabricate din zinc. Īn cazul deconectarii electrice, īn lucru, vana se regleaza automat.


Actionare electrica pentru vane cu 3 cai - 24 V

Este comandata electric de un regulator electronic.

0-10 V sau 4 la 20 mA.

Curba de exploatare poate fi aleasa dintre lineara, procentuala sau patratica. Reglarea se poate face si manual cu optiunea de frānare. Comutator de codare pentru: curba caracteristica de functionare, durata de exploatare si semnalul de intrare.


Actionare electrica pentru vane cu 3 cai - 230 V

Este comandata electric de un regulator electronic.

Control īn 3 puncte, comutator de codare pentru modificarea timpului de exploatare.


Actionare pentru vane cu 3 cai - 24 V

Este comandata electric de un regulator electronic.

Control īn 3 puncte, comutator de codare pentru modificarea timpului de exploatare.




Model

Numere articole

Montajul pe vana este posibil īn pozitie dreapta verticala sau orizontala nu īn pozitie atārnat.









Instalare


HERZ ARMATUREN ROMANIA S.R.L.

sos. Mihai Bravu Nr.380-382, Bl.B3B-B3C, Sc.1, Ap.1,

Sector 3, Bucuresti * E-mail: [email protected]


Date generale


Durata de exploatare 60 / 120 s

Cursa tijei de actionare 8 mm

Cuplu de forta 400 N

Greutate    2,1 kg

Consum de energie: functionare aprox. 5,5 VA

repaos aprox. 2 VA / cca. 1,5 VA

Temperatura max. (de functionare) 100 C

Temperatura max. (ambient) 5...60 C

Umiditate max. (ambient) < 95 % r.F.

Grad de protectie    IP 54 /EN 60529

Cablu electric de racord    Pg 16

Racord electric    max. 1,5 mm2


Date tehnice




Semnal de control 0...10V, Rj = 100 kOhm

4...20mA, Rj = 250 Ohm

Semnal de pozitie    0...10 V, sarcina > 2,5 kOhm

Pozitie de start U0    0 resp. 10 V

Tensiune de modulatie delta U    10 V

Gama de comutare Xsh    200 mV

Tensiune de alimentare    24 V + / - 20%, 50...60 Hz



Tensiune 230 V

Tensiune de alimentare 230 V + / - 15%, 50...60 Hz

Timp minim de declansare 200 ms



Tensiune 24 V =

Tensiune de alimentare 24 V + / - 20%, 50...60 Hz

Timp minim de declansare 200 ms



Vane Herz cu 3 cai de amestec sau deviatie

Transformator de siguranta 230/24V, 50Hz, 50 VA

Regulator electronic 110-230 V

Regulator electronic 24 V

Senzor de temperatura exterior

Senzor de temperatura pe conducta



























Accesorii Herz
