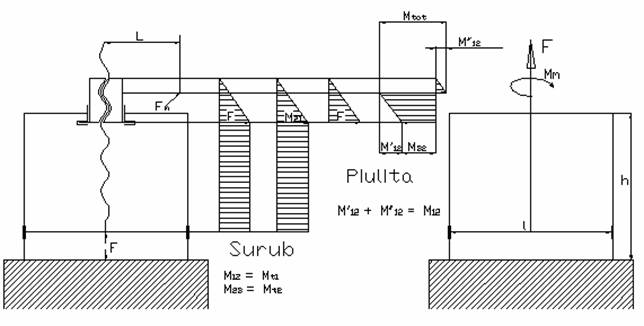

Stabilirea naturii solicitarii tijei. Schema functionala. Diagrama de forta si momente.
Dupa natura miscarilor relative ale elementelor cuplei surub-piulita in cadrul mecanismelor cu actionare manuala avem piulita fixa, surubul executind o miscare de rotoranslatie (PPF). Pentru usurinta proiectarii schemele functionale sint completate cu diagrame de forte si momente ce incarca elementele mecanismului, diagrame ce servesc la stabilirea sectiunilor periculoase ale elementelor respective.
|
