Studiul echilibrului navei supuse actiunii unui moment exterior
Asupra unei nave pot actiona momente exterioare constante sau variabile fapt care divide studierea echilibrului navei supuse unui mom 10410n1322k ent exterior in doua probleme distince iar studiul se realizeaza si el functie de echilibrul static sau dinamic
1. Echilibru static - momentul exterior constant
a.
Mext = M redresare in pct 1 si 2
b. Mext = M redresare nava se afla in echilibru instabil
c. In cel de-al treilea grafic M ext nu intersecteaza sau tangenteaza CSS deci nu exista echilibru => nava se rastoarna

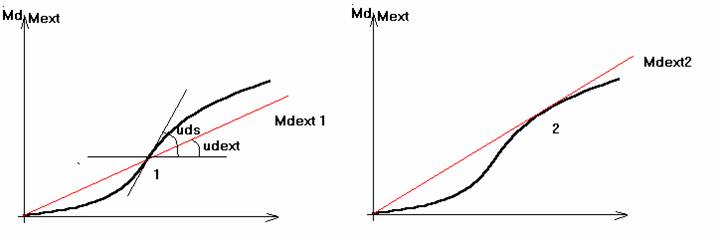

2. Echilibru dinamic - momentul exterior constant
Pct 1 este punctul de echilibru dinamic stabil Pct 2 este punctul de
ehilibru dinamic instabil
uds > udext => echilibru stabil
3.Studiul echilibrului static si dinamic pentru un moment exterior variabil
In pct 1 us1 >us1ext -echilibru static stabil In pct 1 ud>uext -pct de echilibru dinamic stabil
pct 2 us2<us2est - echilibru static instabil
pct 3 us3>us3ext - echilibru static stabil
pct 4 us4<us4ext - echilibru static instabil
|
