Supape de presiune
5.1 Limitatorul de presiune
5.1.1 Limitator de presiune cu comanda directa
c) Simbolizare
c) Simbolizare
pilotare interna
dren extern

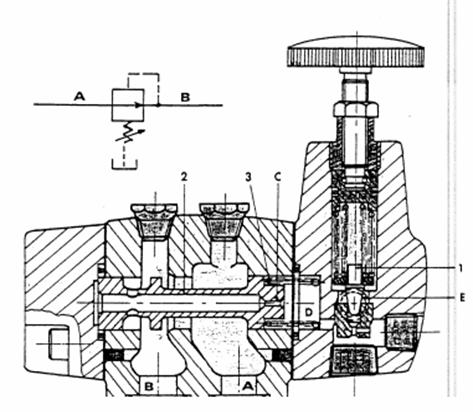

5.3.3 Supapa de reductie - VICKERS tip XG -
Descriere si functionare
Presiunea de iesire din aparat (in B) este egala cu presiunea de intrare in aparat (in A) atata timp cat aceasta presiune (in B) este inferioara valorii de reglare.
Atunci cand presiunea de intrare (in A) atinge sau depaseste valoarea de reglaj, clapeta pilotata (1) se ridica. Interstitiul (C) creeaza intre camerele (B) si (D) o diferenta de presiune. Aceasta determina o forta care deplaseaza sertarul (2) contra resortuluide valoare mai slaba (3).
Pasajul de la A la B devine mult mai stramt, dar nu se inchide niciodata compet, lasand sa treaca un debit minimal care este suma dintre debitul util la iesire si debitul necesar pentru deschiderea clapetei pilotate (1). Astfel, la iesire (in B) presiunea nu va depasi niciodata presiunea de reglare.
Debitul necesar deschiderii clapetei pilotate (1) este dirijat spre rezervor prin orificiul de drenaj (E).
Fig.23
|
