TIPURI DE CALDARI ACVATUBULARE
La bordul navelor se pot întâlni cãldãri acvatubulare de cele mai diferite tipuri constructive. Din aceastã cauzã este necesar a se cunoaste clasificarea acestor cãldãri pentru 838c23i a se putea recunoaste cu usurintã fiecare cãldare întâlnitã în instalatiile de fortã de la nave.
Din punct de vedere constructiv, cãldãrile acvatubulare se împart în douã mari grupuri:
Cãldãri triunghiulare:
normale;
ecranate.
Cãldãri cilindrice:
normale;
ecranate.
În primul grup sunt incluse cãldãrile de tip mai vechi, care au cel putin 3 colectoare. Denumirea de triunghiulare au primit-o de la forma focarului care se aseamãnã cu un triunghi.
Grupa a doua este alcãtuitã din cãldãri cu 2 colectoare: unul superior si altul inferior. Focarul acestor cãldãri se apropie ca formã de cilindru. În instalatiile de fortã moderne se observã dezvoltarea cu prioritate a cãldãrilor acvatubulare cilindrice, care posedã anumite calitãti si avantaje fatã de cãldãrile acvatubulare triunghiulare.
Fig. 7
Fig. 8

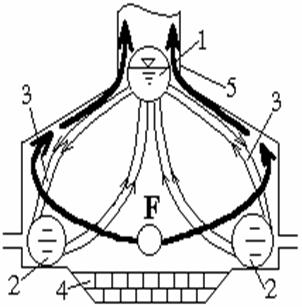

În figura 7 este reprezentata schema principalã a cãldãrii triunghiulare normale simetrice cu 2 circuite de gaze. Cãldarea se compune din colectorul superior 1, colectoarele inferioare 2, snopurile de tuburi fierbãtoare 3, vatra focarului 4 si anvelopa cãldãrii 5.

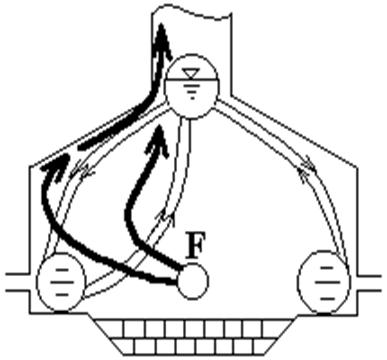

În figura 8 este reprezentata cãldarea acvatubulara triunghiularã asimetricã (ecranatã), normalã cu un circuit de gaze. Fatã de cealaltã cãldare, aceasta se deosebeste prin faptul cã are un snop de tuburi ce contine un numar mai redus de tuburi, gazele de ardere fiind evacuate numai prin partea snopului cu tuburi mai multe, celãlalt snop fiind ecranat (acoperit) nepermitând trecerea gazelor de ardere printre tuburi.
Cãldãrile acvatubulare cilindrice sunt formate numai din 2 colectoare: unul superior si unul inferior, unite de snopurile de tuburi care închid între ele focarul cãldãrii.
Fig. 9
Fig. 10

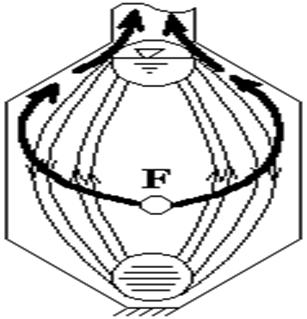

Cãldãrile acvatubulare cilindrice normale (simetrice) fig.9, au cele 2 snopuri de tuburi egale si simetrice.
Cãldãrile cilindrice ecranate (nesimetrice) fig.10 au unul din snopurile de tuburi format din foarte multe tuburi comparativ cu celãlalt snop care datoritã ecranelor nu permit trecerea gazelor prin tuburi.
|
