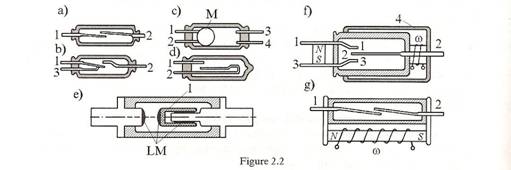

Tipuri de comutatoare de proximitate megnetice, constructia standard a unui element de “releu reed”
|
|
In releul reed (Fig. 2.2.f) lichidul metal LM (mercur-Hg) este retinut de contactul suprafetelor de o forta moleculara si nu necesita nici o forta care sa imbunatateasca calitatea contactelor. Mufa feromagnetica 1 este de forma unui tub intrand intr-un contact printr-un strat de metal lichid. Sub influenta unui contact magnetic, mufa se misca la stanga si contactul se inchide. Dupa ce curentul este oprit, lamela misca mufa pana la pozitia initiala.
Un releu polarizat (Fig.2.2.g) inchide sau deschide
contactele 1-2 sau 2-3 depinzand
de directia curentului. Fluxul magnetic provenind din el si trecand
printr-un circuit magnetic 4 si stabileste contactele 1 si 2;
contactele 2-3 se despart in 2 fluxuri: la capatul si fundul
sectiunii releului reed. Intr-o
parte fluxul care vine din magnetul permanent este adaugat
fluxului care vine din
, in timp ce la alte sectiuni se substrat
una de la alta. Daca fluxurile sunt adaugate la partea
superioara, contactele 1-2 sunt inchise; daca sunt adaugate la partea
inferioara, contactele 2-3 sunt inchise;
Fig.2.2.g arata
principala operatie a releului reed cu memorie magnetica. Un plus de curent spre
genereaza flux inchizand contactele
1si 2. Contactul ramane inchis pana cand vine fluxul de la N-S. Pentru a deschide contactul, un
plus de polaritate opusa este indreptat catre sursa ce genereaza
flux magnetic in directie opusa.
In locul magnetului permanent N-S, materialele remanente pot fi folosite (aliaje de cobalt si crom), care sunt caracterizate de ciclul hystirezis, inductivitate reziduala si energie magnetica ridicate. Comparate ca aliaje dure magnetice remanente, materialele remanente au o foarte scurta magnetizare. Timpul general de actiune a releului de proximitate cu memorie magnetica este de 15 ms.
|
