Topcon Transfer Versiunea 2.1

tehnica mecanica



















Topcon Transfer


Versiunea 2.1

Cuprins

INTRODUCERE

ACCES

FORMATUL DE DATE

INSTRUMENTUL SI FORMATUL NTERN

SETAREA PORTULUI SI PROTOCOLUL

TRANSFERUL DE DATE

STATISTICA

MOD AVANSAT

DEFINIREA UNUI NOU FORMAT

DEFINIREA UNUI DXF

Vizualizare

Editare

Probleme



INTRODUCERE


Configurati interfata de care aveti nevoie. Selectati limba , definiti modul de acces si alegeti formatul datelor.


Definiti modul de acces


Alegeti formatul datelor


Inainte sa definiti instrumentul, tipul de date interne, setarea portului si protocolul pe care il utilizati.


Instrument si formatul de date interne


Setarea portului si protocolul


Odata terminate setarile iesiti din program folosind butonul Quit . Acesta va salva toate setarile facute pentru instrument. Cand folositi tipuri diferite de instrumente, repetati pasii de mai sus pentru fiecare, utilizand aceleasi proceduri. Veti avea nevoie numai de selectarea instrumentului. Setarea portului si protocolul vor fi automat readuse in setare.


ACCESUL


Folositi tasta F3 pentru a accesa meniul de setare. Cand alegeti un mod de acces al datelor toate acestea sunt stocate in acea locatie sau citite de acolo.

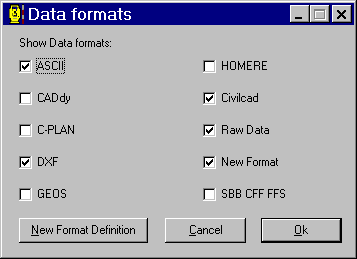

FORMATUL DE DATE


Aceasta fereastra este accesata cu tasta F7. Aici puteti selecta formatul de date care va aparea pe ecran.


Pentru mai multe informatii ale acestui format, puneti mouse-ul pe tipul de format de si "click-ati" pe el. O scurta descriere pentru acest format va va fi oferita.

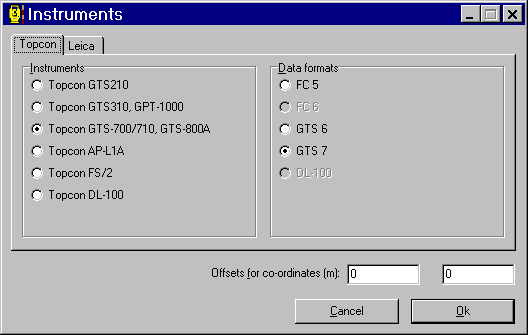

INSTRUMENTUL SI FORMATUL INTERN


Prin apasarea tastei F2 va aparea acest ecran. Definiti instrumentul pe care doriti sa-l utilizati. Prin alegerea instrumentului cele mai multe dintre formatele de date interne vor fi automat selectate. Daca nu folositi un tip standard de date, se va alege unul apropiat.

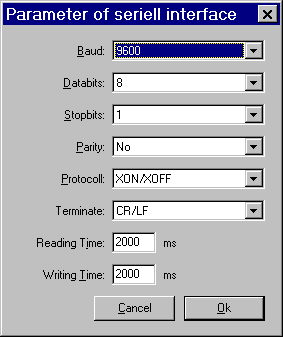

SETAREA PORTULUI SI PROTOCOLUL


Alegeti setarea (F3), butonul de port pentru accesarea aceastei fereastre. In Setarea Comunicarii Rata de Transfer (Baud) ,Paritatea (Parity), Data bits, Stop bits, Protocolul si End mark ale portului selectat si instrumentul pot fi vizualizate si schimbate.


Schimbati timpul de citire si de scriere (reading , writing time) numai daca aveti probleme cand utilizati un computer mai "incet".



In tabel sunt aratate setarile initiale ale instrumentului precum si alte setari posibile.



Baud rate

Parity

Data bits

Stop bits

ACK/NAK

GTS-210


None, odd, even



On /Off

GTS-310


None, odd, even



On /Off

GTS-500 SSS


None, odd, even



Off

GTS-700 SSS


None, odd, even



Off

GTS-800 SSS


None, odd, even



Off

GPT-1000


None, odd, even



On /Off

GMT-100 SSS


None, odd, even



Off

FC-6


None, odd, even



Off

DL-101C / 102C


None, odd, even



On

GTS-6


None



Off

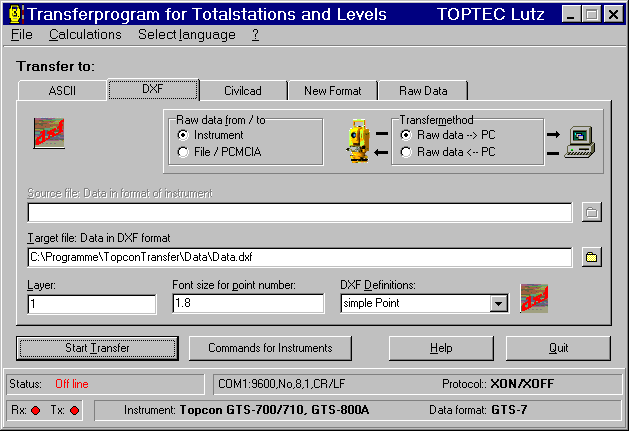

TRANSFERUL DE DATE


Dupa definirea tuturor valorilor necesare, transferul poate incepe.

Introduceti numele fisierului de date si apasati butonul Start Transfer. Pe durata transferului este aratata si o statistica.

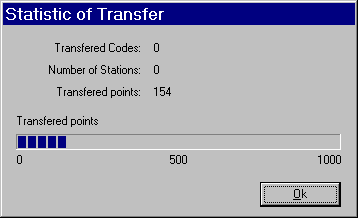

STATISTICA

Pe durata transferului aceasta fereastra arata o statistica de iesire a datelor.Dupa terminarea transferului aceasta fereastra poate fi accesata prin apasarea tastei F8.



MOD AVANSAT


Cand v-ati familiarizat deja cu programul puteti incerca un mod avansat de functiuni ale acestuia.


Definirea formatului


Definirea unui DXF


Vizualizare


Editare


Probleme

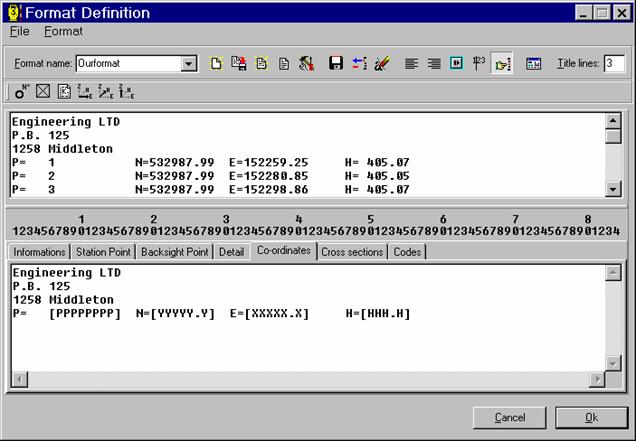

DEFINIREA UNUI NOU FORMAT



Inainte de a incepe introduceti numele formatului. Apoi specificati ce tip de date doriti sa folositi si apasati butonul format. Fiecare buton aduce in fata un bloc intre paranteze drepte. Numarul de caractere din paranteze plus doua paranteze ofera numarul de caractere ce vor fi puse in fisierul final de date. Caracterele din paranteze pot fi schimbate.


Pot fi utilizate toate tipurile de separatoare, i.e. tab, blank si orice alt text. Formatul de definire suporta si linii multiple.



Pentru a adauga o noua definitie apasati butonul "new format".



Explicarea simbolurilor utilizate:


Parantezele fac parte din definitie. Any text in between a definition will come up as it is.

Inceputul definitiei

Sfarsitul definitiei

<   Inceputul definitiei cu justificare

>   Sfarsitul definitiei cu justificare

Inceputul, mijlocul sau sfarsitulunui format combinat



Exemple:


[PPPPPPPP] numar de punct cu 10 caractere

[PPPPPPPP> numar de punct cu 10 caractere cu justificare in partea dreapta

<PPPPPPPP] numar de punct cu 10 caractere cu justificare in partea stanga

<PPPPPPPP> numar de punct cu 10 caractere, date alfanumerice justificate in partea stanga, date numerice justificate in partea dreapta


[HHH.H] inaltimea in forma 1234.56

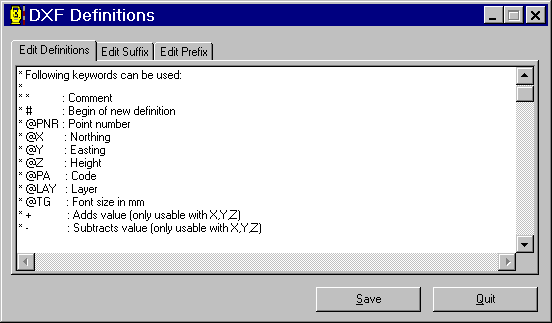

DEFINIREA UNUI DXF


Sufixul si prefixul datelor care vor fi incluse in fisierul DXF pot fi editate aici. Deasemenea punctele si blocurile definite pot fi adaugate aici. Aceasta fereastra poate fi accesata prin apasarea butonului next din fereastra de definire a DXF-ului.



Numarul punctului, Estul-, Nordul- si Cota-coordonatelor vin din instrument. Codul, stratul si dimensiunea fonturilor sunt definite in ecranul de lucru.

Definitiile sunt stocate in numele fisierului "DXF.DEF" care se afla in calea curenta a datelor. Sufixul datelor este stocat in "HEAD.DXF" si prefixul in "END.DXF".

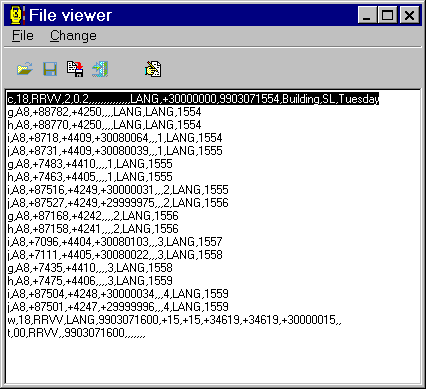

Vizualizare


Permite vizualizarea si editarea datelor continute in format original. Daca aveti activata aceasta functie in fereastra de definire a vizualizarii, modul de vizualizare este aratat in mod automat dupa fiecare transfer.

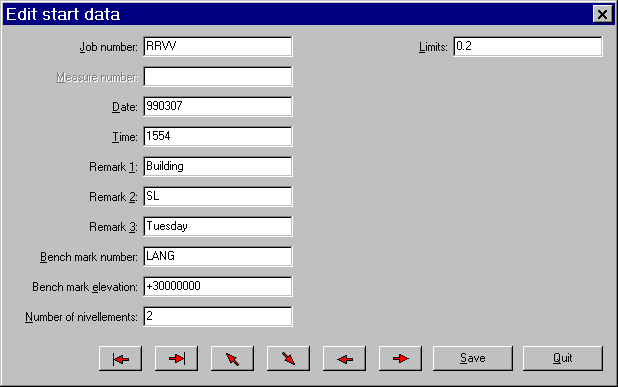

Editare


Optiunea de editare in modul de vizualizare shows arata detalii ale datelor. Navigarea prin acestea se face utilizind sagetile.




Probleme


Nu se cunosc probleme deosebite la rularea acestui program.


Unele monitoare folosesc numai 256 de culori care pot interfera cu cele di program. Folositi de la inceput un mod al culorilor pe 16 bit.


Schimbul de date foloseste FS/2 cu softul GPS RTK foloseste numai o rata de 2400 baud.
