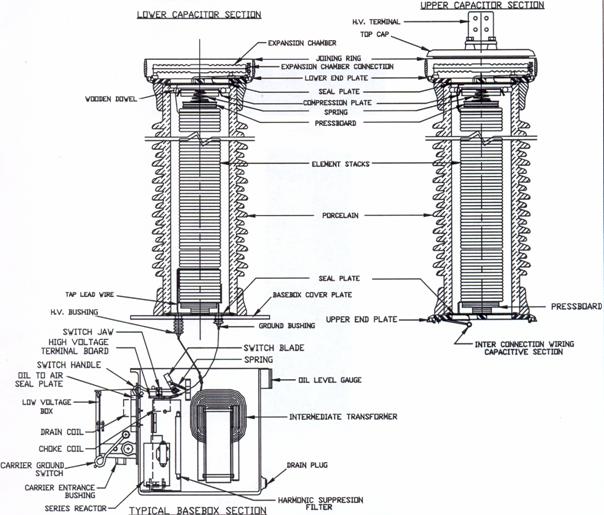

Transformator de exterior compus
tip IVOKT 72,5 ÷ 300
Se verifica daca sunt scurtcircuitate înfasurarile secundare neutilizate de la transformatorul de curent.
Sarcinile (inclusiv impedanta liniei) conectate la înfasurarile secundare de la transformatorul de curent, nu trebuie sa depaseasca valoarea nominala (vezi placuta indicatoare). Înfasurarile secundare neutilizate trebuie sa fie scurtcircuitate în cutia de borne a transformatorului. Lipsa adoptarii acestor instructiuni pot duce la distrugerea izolatiei secundare.
Pe de alta parte tensiunea bornelor secundare deschise poate depasi 10 kV.
F
Se masoara curentii secundari si se compara cu valorile specificate.
Raportul de transformare coborâtor poate fi masurat prin aplicarea unui curent de 5% din curentul nominal prin conexiunile primare, la frecventa nominala. Înainte de a realiza acest test se deconecteaza conexiunea primara de la linia de înalta tensiune.
Se conecteaza un ampermetru cu rezistenta interna mica, la bornele secundare respective a miezului. Se scurtcircuiteaza celelalte înfasurari ale transformatorului de curent.
Raportul coborâtor masurat nu trebuie sa difere mult de valoarea nominala. Daca exista o discrepanta mare, avaria trebuie suspectata si transformatorul nu va fi înapoiat pentru reparare fara celelalte teste.
G
Se verifica pozitia membranei.
Indicatorul pozitiei membranei trebuie sa fie între marcajele "Min" si "Max" la orice temperatura din intervalul temperaturii de functionare. Într-un sistem trifazat, toate indicatoarele membranelor trebuie sa fie în aceeasi pozitie. Daca indicatorul de pozitie a membranei este peste maxim sau sub minim, transformatorul trebuie scos din functionare
H
Se examineaza mai ales de urme de ulei.
Urmatoarele parti ale transformatorului trebuie verificate de urme de ulei:
Cutia de borne trebuie pastrata curata, uscata si fara insecte. Orificiul de ventilare din partea de jos a cutiei de borne trebuie sa fie etansat cu o piesa din sita metalica. Daca apa de ploaie a intrat în cutia de borne, se inspecteaza garnitura de etansare de la usa si daca este necesar strângerea surubului de otel inoxidabil, care mentine închisa usa de la cutia de borne.
J
Se inspecteaza izolatorul de portelan si se curata daca este necesar.
Conditii normale
Unitatile trebuie sa fie scoase din functionare
tan δ la 900 C
< 0,1
> 0.2
UD kV
> 60
< 50
H2O în ppm la 200 C
< 10
> 20
N
Se realizeaza analizele de gaz din ulei.
Mostra trebuie sa fie luata numai de specialisti calificati si analizate într-un laborator calificat. Continutul urmatoarelor gaze trebuie sa fie analizat: Hidrogen (H2), Monoxid de carbon (CO), Dioxid de carbon (CO2), Metan (CH4), Etan (C2H6), Etilena (C2H4) si Acetilena (C2H2). Gazele dizolvate pot indica descarcari partiale , defecte termice în ulei si defecte termice în hârtie. Suplimentar masurarea Oxigenului (O2) si a Nitrogenului (N2) poate fi importanta pentru indicarea neetanseitatii si informarea despre calitatea de analiza a uleiului.
Valorile urmatoarelor gaze în vpm, l/L
Conditii sau concentratii normale
Unitatile trebuie scoase din functionare
H2
< 300
> 1000
CO
< 330
> 1000
CO2
< 900
> 2000
CH4
< 30
> 75
C2H6
< 25
> 70
C2H4
< 4
> 25
C2H2
< 1
> 10
O
Masurarea rezistentei bobinei de înalta tensiune de la transformatorul de tensiune.
Conexiunea primara trebuie sa fie desfacuta pentru a masura rezistenta electrica între parte superioara si baza de la înfasurarea de înalta tensiune pentru transformatorul de tensiune. Valoarea masurata trebuie sa fie între 5 si 30 kΩ. In alt caz transformatorul nu trebuie sa fie repus în functionare.
Masurarea descarcarii partiale - ca si unealta de diagnosticare poate fi utilizata numai daca exista un echipament potrivit de masura pe santier. Deoarece perturbatiile ridicate de pe santier a descarcarii partiale nu sunt recomandate pentru rutina de verificare de la transformatoare, ci numai ca si o metoda de informare suplimentara.
|
