Transmisii cu cabluri.Transmisii cu lanturi.Test de evaluare sumativa

Numele:

Prenumele:

Transmisii cu cabluri.Transmisii cu lanturi.

Modulul : Organe de masini

Test de evaluare sumativa

& Subiectul 1 20p

Alegeti raspunsul corect prin incercuirea punctului corespunzator:

1. Transmisia cu cabluri se bazeaza in functionare pe: a) fortele de frecare dintre cablu si roata de transmisie; b) forta de intindere a cablului.
2. Cablurile se confectioneaza din: a) otel; b) aliaje de aluminiu; c) alame.
3. Dupa forma in sectiune, cablurile sunt: a) patrate; b) rotunde; c) plate.
4. Raportul de transmisie este constant pentru: a) transmisia cu cablu; b) transmisia cu lant.
5. La transmisia cu lant, montajul se face cu: a) joc; b) asigurarea sagetii de montaj.

& Subiectul 2 10p

Pe baza schitelor de mai jos,comentati modalitatile de asamblare ale cablurilor:

& Subiectul 3 15p

Pe baza schitelor de mai jos, identificati tipurile de cabluri si indicati pe desen semnificatia toronului si a miezului.



  fig.3.1.   fig.3.2.   fig.3.3.

fig.3.1.-

fig.3.2.   -

fig.3.3.-

& Subiectul 4 15p

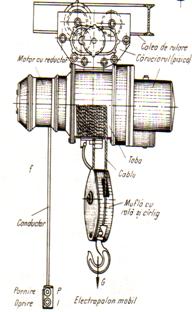

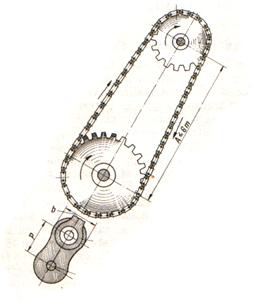

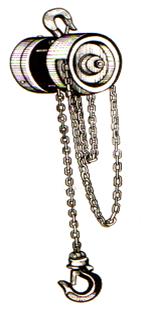

Identificati dispozitivele si instalatiile de mai jos.Aceste aplicatii au la baza transmisiile cu cablu si cu lant.

fig.4.1. fig.4.2.   fig.4.3.   fig.4.4.

Precizarile se pot face direct pe desene.

& Subiectul 5 15p

Identificati tipurile de lanturi de mai jos, in functie de forma si structura unei zale.

  fig. 5.1.   fig.5.2.   fig.5.3.

& Subiectul 6 15p

Precizati care dintre afirmatiile de mai jos sunt adevarate (A) si care sunt false (F):

1. Transmisia cu lant se utilizeaza pentru transmiterea miscarii intre axe paralele distantate pana la 10 m. ( )
2. Lanturile se confectioneaza din otel inalt aliat. (    )
3. Cablurile sunt constructie monofilara. (    )
4. Rotile de transmisie pentru lanturi trebuie sa prezinte acelasi pas. ( )
5. Rotile de transmisie pentru lanturi trebuie sa prezinte acelasi numar de dinti. ( )

Se acorda   10 puncte din oficiu.
