Tranzistorul bipolar ca element al circuitului

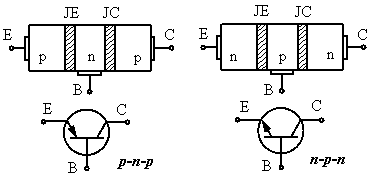

În dependenta de alternarea regiunilor, dupa tipul de electrocond 949j91j uctibilitate, se deosebesc structuri tip p-n-p si n-p-n. În fig.1.2 sunt prezentate structurile p-n-p si n-p-n ale tranzistorului bipolar si reprezentarea lor în circuitele electrice.
 |
Fig.1.2. Reprezentarea tranzistoarelor bipolare
Ca element al circuitului electric, tranzistorul bipolar este utilizat în asa mod, ca unul din pini sa fie conectat la intrare, iar altul - la iesire. Al treilea pin este comun. În dependenta care din pini este comun, se deosebesc trei circuite de conectare ale tranzistoarelor bipolare:
baza comuna (BC);
emitor comun (EC);
colector comun (CC).

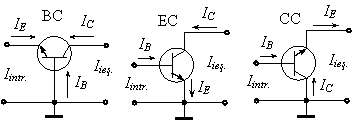

În fig.1.3. sunt prezentate aceste trei modificari de cuplare a tranzistorului bipolar în circuitul electric.
Fig.1.3. Schemele de conectare ale tranzistoarelor bipolare
|
