Tranzistorul bipolar cu jonctiuni

tehnica mecanica


Tranzistorul bipolar cu jonctiuni






1.Obiectul aplicatiei


Se studiaza tranzistorul bipolar cu jonctiuni (TBJ) lafunctionarea ca amplificatory in regiunea activa normala (RAN) si la functionarea in regim de comutatie.


2.Caracteristicile statice ale TBJ


Un TBJ poate fi considerat un diport avand doua perechi de borne numite porturi, unul de intrare si unul de iesire.

Caracteristicile statice reprezinta graficele dependentelor unui curent in functie de o tensiune, atunci cand celalalt curent si cealalta tensiune sunt constante , la alimentarea circuitului cu TBJ in cureent continuu.

Tipuri de caracteristici statice:

-caracteristici statice de intrare, care reprezinta dependenta intre curentul si tensiunea de intrare iB=iB(uBE)|iC,uCE=constant

-caracteristici statice de transfer, care reprezinta dependenta intre curentul de iesire si tensiunea de intrare iC=iC(uBE)|iB, uCE=constant

-caracteristici statice de iesire , care reprezinta dependenta intre curentul si tensiunea de iesire iC=iC(uCE)|iB, uBE=constant


2.1.Caracteristica statica de intrare

ANALIZA PSPICE

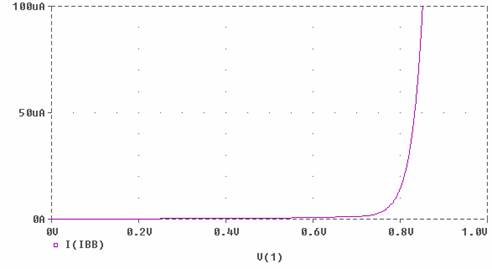

Caracteristica de intrare a tipului NPN de model intern PSpice

VCC 3 0 10V

IBB 0 1 100uA

RB 1 0 1000K

RC 2 3 0.01

QT 2 1 0 QINT

.MODEL QINT NPN(BF=200)

.DC IBB 0uA 100uA 0.5uA

.PROBE

.END

Rezultatele masurarii:


QINT

NPN

IS 100.000000E-18

BF 200

NF 1

BR 1

NR 1

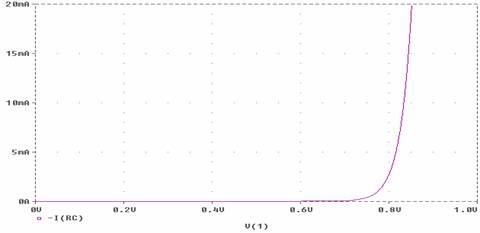

2.2.Caracteristica statica de transfer




2.3. Caracteristica statica de iesire


ANALIZA PSPICE

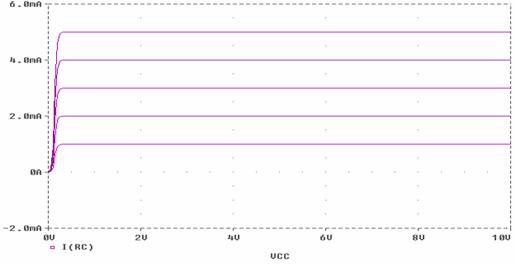

Caracteristica de iesire a tipului NPN de model intern PSpice

VCC 4 0 10V

IB 0 1 25uA

RB 1 2 0.01

RC 4 3 0.01

QT 3 2 0 QINT

.MODEL QINT NPN(BF=200)

.DC VCC 0V 10V 0.05V IB 5uA 25uA 5uA

.PROBE

.END


Rezultatele simularii:

INT

NPN

IS 100.000000E-18

BF 200

NF 1

BR 1

NR 1


Vizualizarea familiei de caracteristici statice de iesire este asigurata de instructiunea .DC cu baleiere imbricate.Sintaxa instructiunii este:

.DC [LIN] <variabila baleiaj> <valoare initiala> <valoare finala> <increment> [urmatoarea specificatie baleiaj]

Instructiunea .DC din fisierul de intrare desemneaza efectuarea unei analize de curent continuu.
















3. Studiul TBJ in regiunea activa normala (RAN)


Orice analiza de curent alternative a etajelor de amplificare realizate cu TBJ real se inlocuieste cu modelul sau de curent continuu.

Analiza de c.c. se mai numeste si polarizarea TBJ-ului si are ca scop determinarea punctului static de functionare care este un punct in planul caracteristicilor statice de iesire de coordonate PSF(VCE,IC)




b)




Nr.crt.

U












ANALIZA PSPICE

Circuit de polarizare pentru un tranzistor bipolar

VCC 2 0 12V

VBE 1 3 0.7V

F 2a 3 VBE 100.0

RB1 2 1 47K

RB2 1 0 8.2K

RC 2 2a 2K

RE 3 0 500

.OP

.DC VCC 12V 12V 12V

.PRINT DC I(RC) I(RE)

.END

Rezultatele simularii:

VCC I(RC) I(RE)

1.200E+01 1.883E-03 1.902E-03

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 1.6511 ( 2) 12.0000 ( 3) .9511 ( 2a) 8.2332

VOLTAGE SOURCE CURRENTS

NAME CURRENT

VCC -2.104E-03

VBE 1.883E-05

TOTAL POWER DISSIPATION 2.52E-02 WATTS
