b) Tehnica cu sertar : intalnita in special la distribuitoarele cu 4 si 5 orificii. Ea necesita precautii in realizare, poate fi insensibila la ungere, dar permite realizarea celor doua variante de distribuitoare: distribuitoare bistabile si distribuitoare monostabile.
Un distribuitor cu sertar va fi :
4.4 Comanda distribuitorului

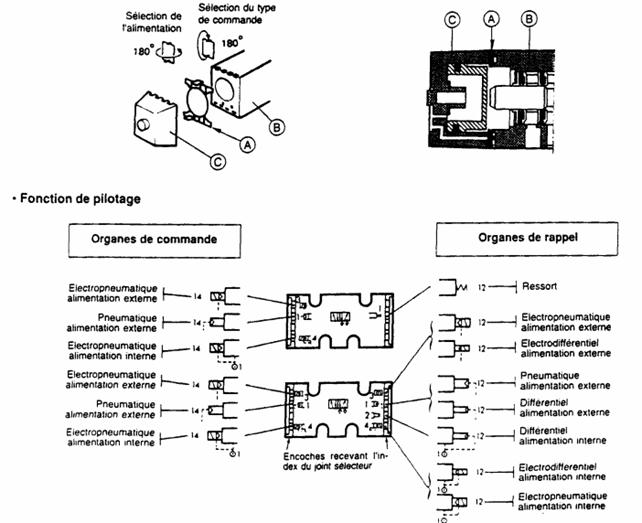

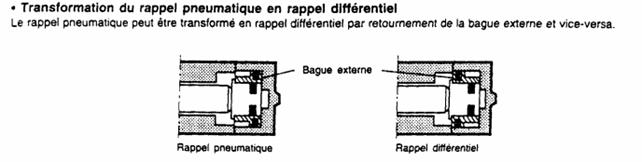

a) Comanda unui distribuitor 5/2 prin presiune
Fig.13
Fig.14

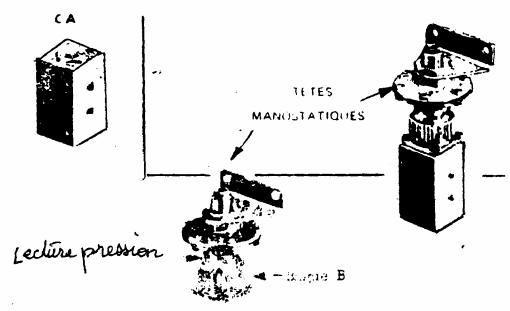

Permit pilotarea unei vane ( NI sau ND) atunci cand presiunea de pilotaj depaseste o valoare prestabilita. Pilotarea dispare atunci cand presiunea scade sub aceasta valoare prestabilita.
Fig.15
Caracteristici functionale
Intervalul de functionare este aproximativ 20% din valoarea etalonata;
Sapte capete tarate diferit permit reglarea intre 3 si 70 bar minim si intre 4 si 300 bar maxim ;
Montarea capetelor se face pe corpul vanei, la comanda mecanica JOUVENEL si CORDIER.
In functie de strangerea sau desfacerea inelului B, vom comprima mai mult sau mai putin resortul care se gaseste in interior, ceea ce obliga aerul sa atinga valorea de compresiune a resortului pentru comanda vanei prin intermediul pistonului.
Lectura aproximativa a valorii de tarare se face inainte de strangerea inelului.

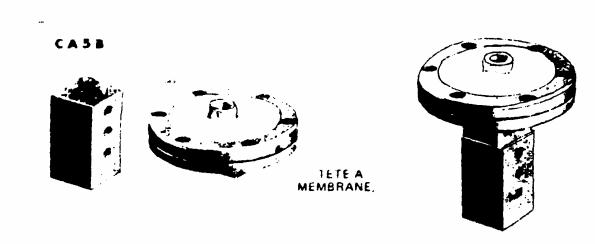

2°CAPETE CU MEMBRANA
Rol
Permit pilotarea unei vane ( NI sau ND) atunci cand presiunea de pilotaj atinge o valoare mai mica sau egala cu 0,2bar.
Fig.16
Caracteristici functionale
Fig.17
Fig.18
Fig.19

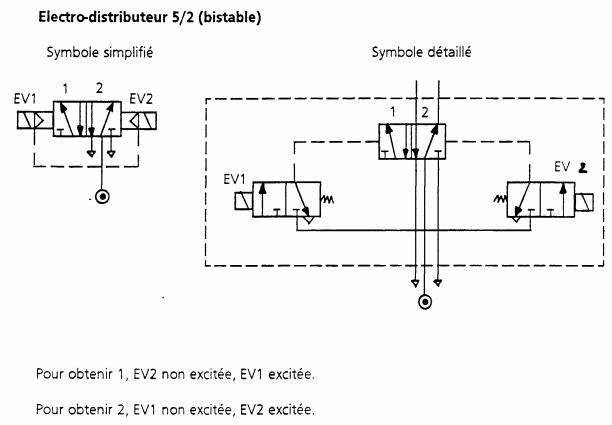

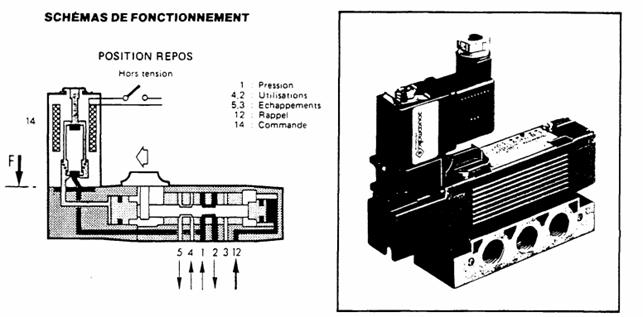

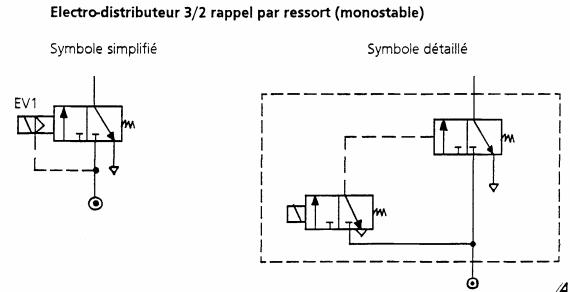

Electrovanele sunt de tip monostabil, avand un resort de revenire in pozitia de reapaus atunci cand semnalul electric dispare.
Pentru asigurarea corecta a pilotarii unui distribuitor se recomanda utilizarea unei electrovana la care diametrul de trecere este de 1,2 la 2 mm si de 3 la 4 mm pentru distribuitoarele de dimensiuni mai mari (G3/4 la G1 ½).
Alegerea electrovanei trebuie sa tina cont de parametrii cum sunt temperatura mediului ambiant, presiunea de alimentare si nivelul electric de protectie (exemplu : « IP65 » dupa normele NF-C 20010 privitoare la gradul de protectie).
Fixarea electrovanelor se face direct pe distribuitor.

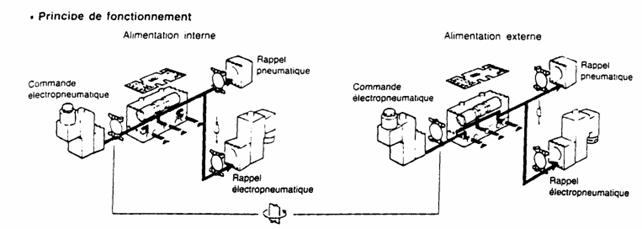

Pentru limitarea dimensiunilor bobinei, distribuitoarele mai mari au o comanda indirecta cu pilot si bobina, deci o actionare electropneumatica.

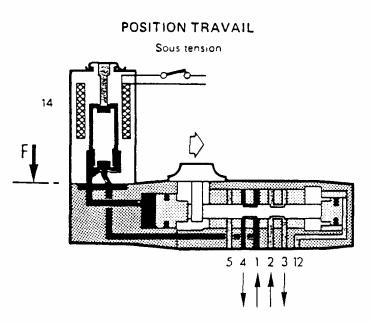

Fig.20
Avantajele comenzii electrice
Acest mod de comanda este foarte utilizat. Ea permite :
Fig.21

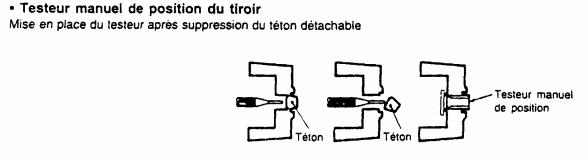

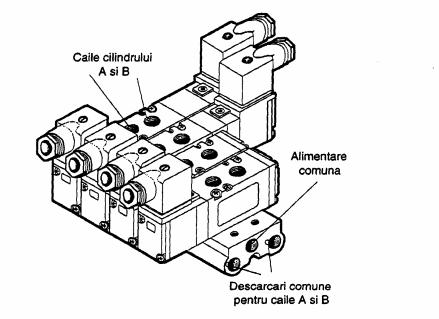

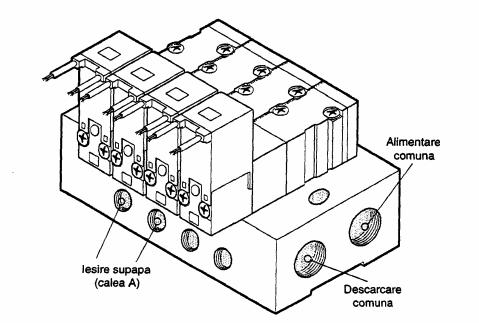

e) Placi de baza modulare
Acestea sunt asamblate din placi singulare si permit asamblarae intr-o singura unitate (bloc) a mai multor elemente.
Acest sistem are avantajul de a permite extinderea sau reducerea unitatii daca sistemul trebuie modificat fara a influenta componentele sale existente. Exista de asemenea obtiunea de a inchide pozitiile care nu sunt necesare.

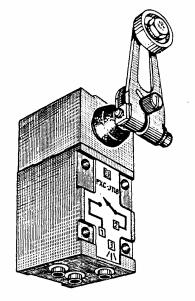

Un corp de vana ;
Un cap de comanda.

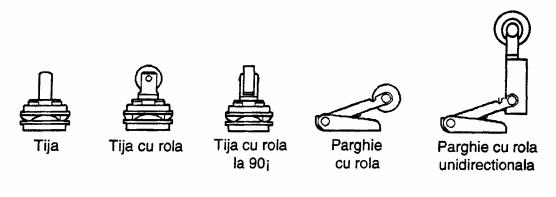

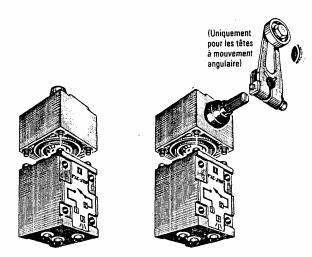

Capul de comanda se monteaza pe corpul vanei prin 4 suruburi si poate fi pozitionat din 900 in 900.
Pentru capetele de comanda cu miscare unghiulara, este prevazut un dispozitiv de acces. Montarea acestui dispozitiv pe cap se efectueaza prin impingere de-a lungul axei si poate fi pus in toate pozitiile pe un cerc de 360°.

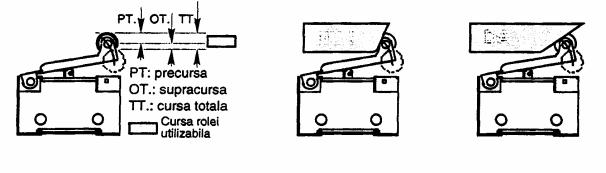

Fig.26
|
