lizate de frezat cu freza-melc, de mortezat sau rabotat cu cutit-roata sau cutit-pieptene, sau masini de brosat.
Principiul prelucrarii prin frezare a danturii cu freza-melc. Acest principiu rezulta di 24224x2314y n figura 1.7, scula având forma unui melc si fiind prevazuta cu un anumit numar de canale perpendiculare pe directia spirelor (elicei). Dintii sculei. care sunt detalonati, se formeaza la intersectia canalelor cu spirele frezei-melc.
Profilul dintilor frezei-melc, într-o sectiune normala pe elicea dintilor corespunde profilului cremalierei de referinta, respectiv a cremalierei de generare.
Prin înclinarea axei frezei-melc cu unghiul ωas, format între generatoarea si normala la elice, cremaliera imaginara va putea angrena cu dantura rotii dintate 3 (fig. 1.7).
Prelucrarea danturii cu freza-melc se bazeaza pe principiul generarii cu dreapta mobila, caci prin rotirea frezei melc profilul cremalierei de referinta se va deplasa în lungul sectiunii normale a dintilor cu viteza r, a carei expresie este :
v = pszsiis [mm/min],
în care ps este pasul cremalierei de referinta în sectiunea normala pe eliri-. melcului; zs - numarul de începuturi ale frezei melc ; n,--turatia frezei ir
Roata dintata de prelucrat se roteste în jurul unei axe fixe cu viteza unghiulara top, avînd o viteza periferica c egala cu viteza de deplasare a profilului cremalierei de referinta (fig. 11.5). Valoarea ei se determina în functie de viteza unghiulara a piesei cop si de raza cercului de rulare Rr
v = 60-cop-tf,. [mm/inin]. (11.2)
Deoarece cele doua viteze sînt egale, se poate scrie :
ps-zs-n,, = (50«p-fir, sau înlocuind
_ 2*np = mzp
v 60 2 '

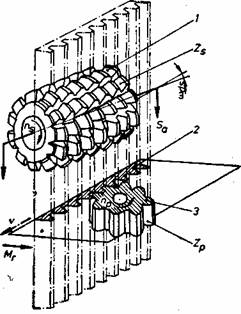

Fig. 11.4. Principiul danturarii cu freza melc.
Fig. 11.5. Lantul cinemat!" rulare la prelucrarea d ;-.-. cu freza-melc.
|
