Supravegherea video
Capitolul 1 - Notiuni generale, introducere, definitii
Ce este un sistem de supraveghere video?
Sistemul de supraveghere video (sau CCTV - closed circuit television
) este un sistem de televiziune care opereaza in bucla inchisa. Fata de
televiziunea publica care este disponibila oricarui
individ care are un receptor TV, imaginile obtinute de sistemul de supraveghere
video sunt disponibile numai acelora conectati in bucla ce au drepturi de
acces.
Primul sistem de supraveghere video CCTV a fost utilizat in 1950 si de atunci a
devenit un element esential in orice sistem de
securitate profesional. Practic cel mai simplu sistem de supraveghere video este format dintr-o camera conectata la un monitor.
Sistemele CCTV mai complexe includ un numar mare de
camere dispozitive de control, dispozitive de inregistrare si vizualizare mult
mai avansate. Desi echipamentele care compun un sistem
de supraveghere video sunt dintre cele mai diverse la baza principiul de
functionare este acelasi.
In cele mai multe instalatii de acest tip "bucla" este
o legatura fizica - un cablu purtator de imagini produse de camera si
inregistrate / vizualizate pe un monitor de supraveghere. Cu foarte putine
exceptii, imaginile sunt transmise sub forma de semnal video numit -
compozit (deoarece este compus ) pe o impedanta de 75
de ohmi si avand o valoa 19119m1222t re de 1Vvv (varf la varf). Acolo unde este nevoie de o rezolutie inalta (> 480 linii TV), unele
echipamente ofera posibilitatea transmiterii unui semnal tip Y/C<<
informatia de stralucire (luminanta -Y) se transmite separat de informatia de
culoare (semnalul cromatic - C)>>.
Pe distante foarte lungi transmisia prin fibra optica a
semnalului a devenit destul de populara. Totusi, acolo unde aceasta
optiune este prea scumpa, liniile ISDN, internetul, retelele
private virtuale de tip VPN ofera o alternativa eficienta, in special pentru
acele sisteme de supraveghere video ce reactioneaza la eveniment.

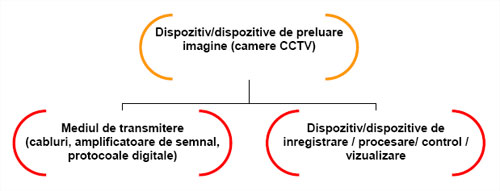

Componentele unui sistem de supraveghere video
Un sistem de supraveghere video are 3 componente
principale care functioneaza impreuna. Desi unii au tendinta de a grada
importanta acestora va asiguram ca fiecare element
este extrem important deoarece neglijarea unuia dintre ele face inutila
planificarea minutioasa a celorlalte 2.
Fiecare element este format la randul lui dintr-un
ansamblu de elemente foarte importante pe care le voi enumera succint revenind
cu explictii mai detaliate pe parcursul acestui manual.
1. Dispozitive de preluare imagine - in general reprezentante
de camere de supraveghere video (analogice sau digitale), obiective, motoare
pan/tilt ce permit miscarea pe verticala sau
orizontala a camerei, surse de alimentare etc.
2. Mediul de transmitere a semnalului video are de asemenea 2
componente importante
a. O componenta fizica ( cabluri atat de semnal cat si de
control, amplificatoare de semnal etc.) - apare atat in sistemele de
supraveghere analogice cat si in cele digitale
b. O componenta software ce apare doar in sistemele de
supraveghere video digitale sau mixte. Aceasta componenta este constituita din
protocoalele de transport ale informatiei intre camera si
dispozitivul/dispozitivele de inregistrare/vizualizare in cazul camerelor IP
sau intre dispozitivul de inregistrare cu posibilitati de streaming IP si
eventualii clienti cu acces re mote in bucla. Cea mai cunoscuta si des
intalnita componenta este protocolul de transport
TCP/IP urmata indeaproape de protocoale cum ar fi hypertext HTTP sau transport fisiere
FTP. Desi aceste elemente sunt relativ independente ele sunt
gasite in verisuni mixte interactionand unele cu altele.
3. Dispozitivele de inregistrare/control/procesare/vizualizare
includ totalitatea echipamentelor la care are acces utilizatorul
a. DVR-uri stand alone sau placi de captura instalate pe un sau mai multe
servere de supraveghere video
b. Softul ce permite inregistrarea/redarea imaginilor
c. Dispozitive de multiplexare
d. Dispozitive de contro echipamente PTZ ( pan tilt zoom)
e. Monitoare de supraveghere
Proiectarea unui sistem de supraveghere video
Proiectarea unui sistem de supraveghere video este un proces care desi la prima
vedere poate parea usor, are repercursiuni importante asupra rezultatelor
obtinute.
Inainte de a vorbi de tehnologii avansate incercati sa
va definiti mai intai tintele - ceea ce doriti sa vedeti. Pentru acest lucru
faceti un exercitiu de imaginatie inchipuindu-va ca in
loc de camere de supraveghere video puneti agenti de paza in posturi fixe.
Acestia isi pot roti privirea, pot folosi un binoclu
pentru apropiere, dar nu se pot deplasa. Ei nu pot vedea
simultan, cu aceeasi eficienta, doua locuri aflate la distanta.
Camerele CCTV trebuie sa supravegheze ceva clar deci
incercati sa fiti cat mai explicit in definirea obiectivelor ce vor trebui
urmarite, altfel sistemul va va costa extrem de mult si va fi ineficient.
Exemplu: A spune ca doresc sa vad aceasta latura a
cladirii este prea
general si ineficient. E mult mai indicat sa fixati tinte de genul: doresc sa
vad geamul acesta,
precise dar face o catalogare generala a sistemului.
Incercati sa definiti clar ce doriti sa vedeti in tinta respectiva
a. sa vedeti daca e cineva acolo (detectie) ?
b. ce face persoana acolo (recunoastere) ?
c. sa aflati cine este acea persoana (identificare) ?
De asemenea aveti in vedere ca in apropierea tintei sa
aveti un element cunoscut ca marime si culoare. Va fi
un bun element de comparatie deoarece marime unui obiect afisat pe monitor
poate fi inselatoare cu atat mai mult cu cat camerele privesc sub un anumit
unghi.
Atentie! Ochiul uman este mult mai
perfectionat decat multe camere de supraveghere video.
Preconfigurare sistem - intrebari generale
a. Unde va fi montat sistemul dumneavoastra: in interior, in exterior, combinat ?
b. Unde vor fi localizate camerele de supraveghere video: holuri, camere,
parcari, permiterul ? Determinati nivelele de lumina
in conditiile extreme ( ex: noapte fara luna, momente
din zi in care soarele ilumineaza direct perimetrul etc)
c. Ce fel de cadre doriti sa vedeti : Unghiuri largi (mai mari de 90 de grade),
normale (aprox 70-40o) sau variabile apropiat/departat.
d. Ce surse de alimentare aveti la dispozitie ? 240, 24 sau 12 Vca.
e. Care este numarul total al camerelor de supraveghere video
? ( cati paznici v-ati angaja pentru
supravegherea locului respectiv. Atentie, in principal
acestia trebuie considerati la posturi fixe. Camerele de supraveghere
video care se "deplaseaza" exista dar pot fi relativ scumpe
f. Este totusi, nevoie de miscare stanga-dreapta (panoramare-Pan ), sus-jos
(inclinare- Tilt), apropiere (zoom) a camerelor de supraveghere video?
g. In interior ( daca e cazul) mecanismul de miscare
va fi intens folosit ?
h. In exterior ( daca e cazul) mecanismul de miscare
va trebui sa suporte sarcini suplimentare ( strat de zapada, vanturi extreme
etc.) ?
i. Suportii de montare a camerelor de supraveghere video vor fi pentru: perete,
tavan sau parapet ?
j. Sistemele de control al mecanismelor Pan & Tilt si Zoom vor fi automate
(camera are cai de miscare presetate pe care le urmeaza) sau manuale (un operator
foloseste aceste functii pentru a monitoriza perimetrul)
k. Monitoarele vor fi de : 14", 17", 19",
21" ? ( depinde de spatiul de care dispuneti,
necesitati si buget)
l. Ce metoda de inregistrare preferati - calculator cu placa de captura, server
preconfigurat de supraveghere video sau inregistrator digital? (in functie de necesitati si buget)
m. Ce mediu de transmisie este necesar - Cabluri: Coaxiale, Torsadate, Fibra
optica. ? Cu aceasta informatie la indemana, puteti sa
incepeti configurarea sistemului.
Pasul 1: Alegera camerelor de supraveghere video. Putem
furniza orice tip de camera prosfesionala. Detaliati-ne aplicatia si va vom recomanda noi camera de supraveghere corespunzatoare.
In cazul in care doriti sa faceti singur alegerea
studiati informatiile detaliate
despre camere si accesoriile acestora.
Pasul 2: Alegerea obiectivelor. Dati-ne detalii despre ce
doriti sa vedeti si despre mediul in care va fi instalata camera de
supraveghere. Tineti cont de distanta fata de subiect si de
conditiile de iluminare existente in decursul a 24 de ore. In cazul in
care doriti sa inregistrati si pe timp de noapte
puteti alegeti camere de tip day/night cu sau fara leduri infrarosu.
Pasul 3: Alegeti-va echipamentul pe care doriti sa vizulaizati imaginile: Monitor color, propriul
dumenavoastra televizor, computerul de birou sau laptop-ul mobil. Sfat! In
viata de zi cu zi, cand doriti sa recunoasteti pe
cineva, probabil ca va trebui sa ii vedeti fata. Acelasi
lucru se intampla si in supravegherea cu camere video. Pentru a
recunoaste o persoana cel mai bun unghi de abordare a problemei este plasarea
unei camere in fata
Pasul 4: Alegeti ceea ce doriti sa inregistrati ( atentie nu trebuie sa inregistrati chiar si holurile goale
de peste noapte. Puteti lua in considerare un Video
Time Lapse recorder clasic sau mai recentele si mult mai eficientele
inregistratoare digitale. De asemenea luati in considerare
interventia umana minimala.
Pasul 5: Doriti sa vedeti si sa inregistrati mai multe camere simultan ? Pana acum cativa ani
multiplexorul era singura solutie. Acum puteti
considera si achizitionarea unui inregistrator digital. Desi aparent mai
scump, este mult mai eficient.
Pasul 6: Pozitionati-va camerele de supraveghere. Doriti, de
asmenea, un control automat al pozitiei acestora ?
Aveti nevoie de mecanisme tip Pan&Tilt ( panoramare & inclinare)
Avanatajele sistemelor de supraveghere video In afara sistemelor de protectia
proprietatii si a celor de control al aplicatiilor, sistemele de supraveghere
video mai ofera avantaje si in alte zone cum ar fi:
. Asistarea autoritatilor in monitorizarea traficului si implementarea unor
reactii prompte in caz de urgente.
. Asistarea managerilor din industrie in monitorizarea fluxurilor tehnologice,
identificarea strangularilor in productie si luarea rapida a masurilor
corective.
. Monitorizarea mediilor ostile care nu sunt accesibile oamenilor, de exemplu
reactoare nucelare, furnale, etc.
Sistemele de supraveghere video ofera o eficienta sporita si
o detectie mai rapida a problemelor. Printre avantajele acestui tip de
sisteme se numara
. reducerea costurilor privind securitatea;
. raspuns mai rapid in situatii de criza;
. identificarea mai usoara a suspectilor;
. un sentiment de siguranta sporit;
. simplitatea si fiabilitate;
. un control mai bun din partea personalului de conducere al companiilor fata
de proprii
angajati;
. un efect psihologic de descurajare a eventualilor raufacatori (valabil pentru
sistemele
de supraveghere vizibile).
Capitolul 2 Camerele de supraveghere video
Generalitati
Alegerea corecta a unor camere CCTV pentru un sistem
de supraveghere video nu este intotdeauna un proces usor, mai ales pentru cei
care nu au suficienta experienta in domeniu. Exista multi factori ce trebuie
luati in consideratie: specificatiile tehnice ,
aplicatia pentru care sunt utilizate, necesitatile specifice clientului,
bugetul alocat proiectului si nu in ultimul rand constrangerile fizice ale
zonei de amplasare.
Luand in consideratie oferta foarte variata existenta pe piata in acest moment ( sunt sute sau poate chiar mii de tipuri de camere) este
chiar o provocare sa reusesti sa iei o decizie, in cunostinta de cauza, pentru
a satisface toate cerintele inclusiv cele bugetare.
De multe ori este dificil chiar pentru un instalator
profesionist sa aleaga raportul optim pret calitate.
Intelegerea variabilelor din CCTV nu va face decat sa
va ofere posibilitatea unei alegeri corecte.
Elementul cel mai important intr-o camera de supravghere video este senzorul de imagine CMOS sau CCD (Charge Coupled
Device). Acesta converteste lumina focalizata pe el de un
obiectiv intr-un semnal electric corespunzator. Semnalul este
apoi prelucrat de catre partea electronica a camerei de supraveghere video (nu
mai putin importanta) transmis catre monitor unde este reconvertit in imagine.
Pe scurt cam acesta este traseul imaginii de la
captare la vizualizare. Modul de "prelucrare" a imaginii in interiorul camerei
de supraveghere video este foarte important.
Astfel, din punct de vedere al prelucrarii semnalului putem vorbi de doua
tipuri de camere TV: analogice si cele mai recente, camerele digitale.
De asemenea in circuitele de televiziune cu circuit inchis puteti intalni
. Camere de supraveghere video monocrom (alb/negru) (in curs de disparitie)
. Camere de supraveghere video color
. Camere Day/Night (zi/noapte) care asigura imagine color peste zi si monocrom
atunci cand intensitatea luminii scade sub un anumit nivel. (mai
recente)
. Camere de supraveghere video IR sensitive (cele mai noi color) care vad atat
in lumina naturala cat si in radiatie infrarosu
Din punct de vedere al calitatii imaginii - rezoluiei - camerele de
supraveghere video se pot
imparti in:
. Camere de supraveghere video monocrom (alb/negru) de medie rezolutie (380-420
Linii TV)
. Camere de supraveghere video monocrom de inalta rezolutie (500 - 600 Linii
TV)
. Camere de supraveghere video color de joasa rezolutie (<320 Linii TV)
. Camere de supraveghere video color de medie rezolutie (380 - 420 Linii TV)
. Camere de supraveghere video color de inalta rezolutie (480 - 600 Linii TV)
O intrebare chinuitoare - Camere ieftine ?
Pe piata sunt o serie intrega de camere foarte ieftine aduse in general din
Atat timp cat aceste camere de supraveghere au specificatiile
tehnice conforme cu realitatea si corespund nevoilor noastre, ele pot fi
folosite fara ezitari. Am ramas foarte uimit sa
constat ca exista echipamente de origine asiatica cum ar fi modelul FD 390AS
care au rate
de RMA mult mai mici decat echipamente cu pretentii cum ar fi Bosch LTC 0440.
Procesul de productie nu este altceva decat un proces de ansamblare sumara ( productia seznorilor CCD implica o investitie foarte mare
iar producatorii mondiali pot si numarati pe degete <<Sony, Sharp, LG,
Interline>>). De asemenea trebuie tinut minte ca nume mari
domeniu au origine asiatica (Geovision, Provideo, Genway, Inovision, Everfocus,
Acti, Eyeview, Mafco).
Camerele cele mai simple si ieftine ofera o solutie foarte buna pentru
resedinte nepretentioase, pentru mici magazine, bacanii, mici firme si in
general acolo unde se doreste un plus de siguranta, cu
bugete reduse.
Senzorul CMOS vs. Senzorul CCD
Senzorul unei camere de supraveghere este componenta
care preia informatia luminoasa focalizata de obiectivul camerei si o
transforma in impulsuri electrice. Un mod simplificat
de a privi structura unui senzor este sa ne gandim la el ca la o matrice
bidimensionala cu cateva milioane de celule fotosensibile. Fiecare celula preia
un pixel de informatie luminoasa.
In lume exista doua tipuri de senzori folositi care s-au
impus definitiv. Este vorba despre ultracunoscutul CCD (charge coupled
device) si mai noul sau rival CMOS (complementary metal oxide semiconductor).
O intrebare de genul care tip de senzor este mai bun
nu isi poate gasi un raspuns clar. Exista prea multe variabile de luat in
calcul de la producatorul si modelul senzorului si pana la camera in care
acesta este incorporat. Si cum raspunsul direct la o
astfel de intrebare nu este posibil va vom da cateva
detalii despre fiecare senzor in parte.
Senzorul CCD (charge coupled device) este
primul senzor de acest tip aparut pe piata. Evident mai scump decat mai
recentul CMOS acesta este produs in lume doar de cativa mari producatori ( Sony, Sharp, LG, Interline) intrucat procesul tehnologic
de constructie este
foarte costisitor. Caracteristica acestui senzor este
ca informatia luminoasa transformata in impulsuri electrice este transferata pe
suprafata senzorului si citita la coltul cel mai apropiat. Un
dispozitiv ADC (analog to digital converter) transforma apoi informatia analoga
a fiecarui pixel intr-o valoare digitala prin masurarea intensitatii sarcinii.
Rezultatul acestui proces este o imagine foarte precisa cu un nivel scazut de
noise ( zgomot) si o rezolutie mare care creste direct
proportional cu marimea senzorului. Un alt avantaj al
senzorilor CCD ar fi vechimea in "bransa" le confera o maturitate mai mare fata
de omologul sau CMOS.
Senzorul CMOS (complementary metal oxide semiconductor) este mai nou aparut decat CCD. Daca la inceput el s-a dorit
doar ca o varianta de reducere a costurilor a insemnat si o reducere calitativa
a imaginii ulterior el a devenit un concurent serios
predecesorului lui. Spre deosebire de acesta CMOS-ul are pentru fiecare pixel
(fotodioda) cativa tranzistori miniaturizati care amplifica si convertesc
semnalul din analog in digital si transfera informatia prin legaturi mult mai
conventionale (conductori). Semnalul generat de senzorul CMOS este digital deci nu are nevoie de dispozitive ADC. Marele
dezavantaj vine din faptul ca fotonii din care este
alcatuita lumina care bombardeaza senzorul lovesc nu doar fotodiodele ci si
tranzistorii incorporati fapt ce scade sensibilitatea luminoasa a senzorului.
Un avantaj al senzorului CMOS ar fi ca are un consum de energie cam de 100 de
ori mai mic decat al unui senzor CCD ceea ce il face ideal pentru camerele foto
digitale.
Astfel pentru a rezuma cele spuse mai sus:
a. Senzorul CCD este mai sensibil decat senzorul CMOS ( creeaza o imagine mai
buna in conditii de iluminare mai scazuta)
b. Senzorul CCD creeaza o imagine cu mult mai putin noise fata de senzorul CMOS
c. Senzorul CMOS consuma de 100 de ori mai putina energie decat un senzor CCD
d. Senzorul CMOS costa mult mai putin in comparatie cu senzorul CCD deoarece
poate fi produs in masa
e. Ambii senzori pot avea rezolutii foarte mari ( Ex Samsung a introdus in
aceasta vara un nou tip de senzor CMOS cu rezolutie nativa de 8,3 Megapixeli)
f. Desi ambii senzori pot fi folositi cu succes in camerele CCTV ( iar pentru
cei ce ma vor contrazice ii invit sa viziteze siteul Dallmeier Electronic Gmbh
https://www.dallmeierelectronic. com firma ce produce doar camere CCTV high end
cu senzorI CMOS si cu
toate facilitatile unui senor CCD folosind o tehnologie de procesare Cam_inPIX)
la nivelul de camere entry level sau medium level vom prefera totusi senzorii
CCD.
g. Ca idee majoritatea senzorilor de imagine CMOS de
la camerele ieftine existente la noi pe piata sunt low quality si prin urmare
recomandam clientilor sa mearga pe solutii CCD.
Dimensiunea senzorului de imagine
Camerele de supraveghere video utilizate in circuit inchis sunt echipate in
general cu senzori de imagine proiectati pentru piata de consumer pentru
camcorder (exista si exceptii si astea de obicei sunt mai scumpe).
La origine, camerele aveau senzorii de imagine de marimea unui dreptunghi cu
diagoanala de ½ inch, dar tendinta de miniaturizare a condus la dezvoltarea
senzoriilor de 1/3" inch si mai nou chiar de ¼ inch.
Cu cat un senzor este mai mare ( implicit 2/3" > ½"
>1/3" >1/4" ) cu atat sensibilitatea luminoasa si rezolutia creste
intrucat cantitatea de informatii luminoasa captata este direct proportionala
cu suprafata senzorului.
Piata camerelor de supraveghere cu senzor de 1/3" s-a dezvoltat puternic in
ultimii ani cu performante din ce in ce mai apropiate
de cele ale fratilor mai mari (si mai scumpi).
Chip-urile de ¼" sunt relativ recente si sunt larg utilizate
pe piata camerelor consumer. Dezvoltarea lor pe piata CCTV se datoreaza
in special pretului mult mai mic decat al celor de 1/3". Ca regula generala
camerele de ¼' (vezi si board cameras) au un cost mai
mic decat al surorilor mai mari dar si performante pe masura. In principiu
marele dezavantaj al camerelor cu senzor de ¼" este
imaginea mai slaba in conditii de iluminare scazuta. Camerele de supraveghere
video de 1/3" sunt camere cu performante medii si constituie esalonul cel mai
mare de camere care se instaleaza astazi pe piata.
Senzori CCD Sony vs. Sharp vs. Interline vs. LG
Din nou o intrebare foarte grea . In
general e o chestiune de apreciere pur subiectiva. Din experienta
proprie am vazut insa ca un senzor Sony creeaza o
imagine mai smooth in timp ce un senzor Sharp genereaza imagini cu muchii mai
ascutite mai taioase, mai colturoase.
Sunt sigur ca nu am reusit sa va lamuresc deloc dar
adevarul este ca avem clienti care considera mai calitative camerele cu CCD
Sharp decat cele cu CCD Sony.
Daca ar fi sa fac o gradare a senzorilor in functie de preferintele proprii
ordinea ar fi urmatoarea
1. Sony ExView - net superior oricarui alt senzor dar si
foarte scump. Snsibilitate luminoasa foarte mare, imagine color cu putin noise
chiar si in conditii de iluminare scazuta
2. Sony Super HAD (
3. Sharp (foarte ok - daca e nevoie de iluminare scazuta
neaparat cu leduri IR la ¼"
4. Interline - rezultate bune doar pe camerele brand BOSCH
5. LG ( foarte bun la camere alb
negru)
Monocrom sau Color ?
Este culoarea un moft ? Binenteles
ca nu, deoarece in defintiv culoarea face parte din mediul natural in care
traim. Pe lnga forma, culoarea este o
componenta importanta a informatiei vizuale pe baza careia creierul nostru
analizeaza si ia decizii. Omul isi aminteste
mai bine de lucrurile pe care le vede color - este mai
usor sa urmaresti si sa identifici o blonda cu jacheta rosie si bluejeans
mulati de corp decat o persoana de sex feminin in tonuri de gri. Camerele de supraveghere video color aduc o informatie suplimentara
valoroasa. Si totusi, camerele de supraveghere video color clasice au un
oarecare dezavantaj ( care a inceput sa dispara cu
noile tehnologii): sunt mai putin sensibile. Cu alte cuvinte au nevoie de mai
multa lumina decat cele monocrom pentru a produce o imagine utilizabila. In
plus, unele camere monocrome pot oferi si posibilitatea viziualizarii in
radiatie infrarosu, optiune folositoare acolo unde amplasarea surselor
suplimentare de iluminat nu este posibila. Acelasi
lucru este valabil si pentru mai noile camere
Day/Night care pe timp de zi sunt color iar pe timp d noapte devin alb negru si
pot urmari o scena iluminata cu radiatie infrarosie.
Camere analogice sau digitale ?
Pana acum 1-2 ani marea majoritate a camerelor CCTV au fost analogice,
producand o imagine satisfacatoare la un pret
acceptabil.
In ultimii ani pe piata au inceput sa apara din ce in
c mai multe camere Digitale de tip IP sau analogice cu componenta de procesare
digitala a semnalului. Introducerea camereleor digitale DSP
(digital signal processing) a marit versatilitatea camerelor de securitate,
marind si calitatea imaginii color.
Elementul principal al unei camere DSP este un
PROCESOR ce inlocuieste circuitele integrate din vechile camere CCTV. Acest
lucru a permis fabricantilor de camere de supraveghere video sa ofere pe piata
produse cu caracteristici mai bune si mai intuitive (usor
de folosit .
Camerele DSP se impart in patru mari categorii :
Camere de supraveghere video DSP standard care ofera in general o imagine mai
buna intr-un spectru de lumina mai larg decat omoloagele lor analogice si la un
pret mai bun.
Camere de supraveghere video DSP Premium care din punct de
vedere functional sunt mai performante, permitand montajul in sisteme mai
complexe. Aceste camere includ - intelligent BLC(WDR (Wide dynamic
range) permit procesarea digitala diferita a mai multor segmente independent
intre ele) - compensarea automata, inteligenta a contraluminii,detectia video a
miscarii, posibilitatea de control si reglaj de la distanta (asa numitele camere
cu OSD - on screen display ).
Camera normala Camera BLC Camera WDR
Camerele SWDR (
Functii avansate ale camerelor de supraveghere video
OSD (on screen display
In mod obisnuit reglajul camerelor de supraveghere video se face cu ajutorul
unor comutatoare (Dip -Switch), a unor mini potentiometre si a mai multor
aparate specializate pentru reglajul acestora. Deoarece noile camere apareau cu
din ce in ce mai multe posibilitati de reglaj, a
devenit practic imposibil utilizarea metodei traditionale cu comutatoare. Astfel sau impus doua variante diferite.
Prima varianta si cea mai ieftina dintre ele este
automatizarea functiilor care da rezultate foarte bune pastrand cotatia de pret
relativ scazuta. Uneori, in general in cadrul camerelor mai scumpe /brand s-a apelat la o metoda "clasica" utilizata in computere si
anume meniurile de instructiuni. In acest fel, instalatorul poate selecta pe
meniurile, care apar pe monitor, toate posibilitatile de ajustaj pe care le
doreste sa le modifice in vederea optimizarii imaginii
camerei CCTV. Daca la inceput acest tip de reglaj se facea, local, cu ajutorul
unui monitor de service si a unor butoane montate pe camera TV, acum au aparut
camerele de supraveghere video cu reglaj de la distanta, fie cu ajutorul unor
cabluri suplimentare formand o retea proprie cu portocoale de tip RS 485, fie,
si mai nou, direct prin cablu coaxial.
De obicei la cablul coaxial se cupleaza un convertor de date - cutie de comanda
- care permite transformarea semnalului provenit de la computer pe interfata RS
232/C intr-un semnal transmis pe cablu coaxial. Aceste semnale de reglaj sunt
decodificate in camera de supraveghere videoaflata la distanta
.
BLC (Back Light Compensation
Camera isi imparte cadrul intr-un anumit numar de zone in functie de tipul
contructiv al acesteia . Aceste zone au de multe ori nivele
diferite de iluminare. "DSP" calculeaza media stralucirii din aceste
zone si formeaza o imagine utilizabila. Camera de supraveghere video ajusteaza
imaginea astfel incat pe imagine sa apara obiectele
clare, altfel s-ar vedea numai siluete. Aceasta inovatie este
ideala - de exemplu - atunci cand camera "priveste" vitrina unui magazin.
Prezentul manual a fost elaborat de departamentul Tehnic al S.C. ELSI
MULTIMEDIA S.R.L. si este adresat exclusiv
resellerilor si clientilor nostri. Manualul se distribuie in
mod gratuit. Nici o parte a acestui manual nu poate fi reprodusa far acordul
prealabil scris al S.C. ELSI Multimedia S.R.L.
Pagina 10/36
Va rugam sa ne semnalati eventuale greseli detectate la adresa
[email protected]
Prezentul manual a fost elaborat de departamentul Tehnic al S.C. ELSI
MULTIMEDIA S.R.L. si este
adresat exclusiv resellerilor si clientilor nostri. Manualul
se distribuie in mod gratuit. Nici o parte a
acestui manual nu poate fi reprodusa far acordul prealabil scris al S.C. ELSI
Multimedia S.R.L
Pagina 11/36
|
